这里的电子镇流器专指照明用直管日光灯的电子镇流器。

　　一、电路结构
　　
　　上图是18W日光灯的电子镇流器。是具有符合日光灯特性的灯丝预热、起辉、镇流的串联谐振电路。

　　它采用市电直接整流。由专用镇流驱动集成电路IR2153驱动半桥型开关电路。得到数十kHz、约70VRMs（140Vp-p）的高频电压点燃灯管IR2153的内部含有占空比为50％的RC振荡电路。在其门驱动电路中设有防止上下桥臂同时导通的1.2μs停滞时间。

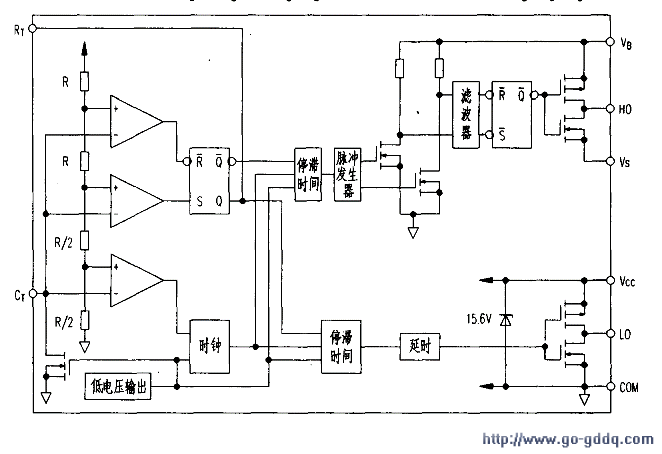

　　L2为镇流扼流圈，它与电容C7构成谐振电路，并与灯丝串联，谐振电流流经灯丝使灯丝预热。同时谐振电压加到两端灯丝，使灯管起辉，管内气体产生放电。在灯管点亮后，C7还起抑制半桥输出中高次谐波的作用。C6为隔直电容，因为要向灯管提供交流功率，故其容量比C7高一个数量级。R4、C4决定振荡频率，按图l的值时，频率为43.9kHz，输入功率21.2W.为18W日光灯供电。该电路的功率因数为0.544。限流电阻的设定：IR2153的内部结构见下图，由于其内部设有15.6V的稳压二极管。因此不需要外部稳压电源。整流后的140V电压经限流电阻R1向IR2153供电。流过Rl的电流由以下五部分构成：1.IR2153自身电流（根据产品手册为IqCC=0.95mA（最大值）：2.两个MOSFET的门开关电流dQg/dt=2Qgxfosc：3.供给R4的电流0.25Vcc／R4：4.电平移位电流0.2mA；5.稳压二极管电流Iz。

　　查MOSFET管2SK238l的手册参数。Qg在VDD=100V时为10nC。

　　整流电压140V（100V×&raDIC;2）是计算的峰值电压。实际上，由于市电的波形失真及电压波动。加上必须考虑整流后的纹波电压。实际测定的整流电压为130V。如果市电电压在最低时只有90V（对100V市电而言），则整流电压更低。为可靠计，以整流电压110V计算。则加在Rl两端

　　噪声抑制：Ll为常态噪声抑制扼流圈。C14用于抑制VHF段噪声，C13抑制30MHz附近的噪声。C13、C14用瓷片电容。靠近MOSFET管安装。
