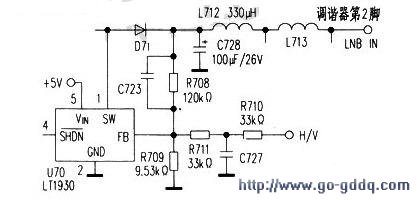

DM500S卫星多媒体接收机的13/18V极化电压切换电路如下图所示。受控的12V直流电源，经LTl930芯片升压，在C728等电容两端产生高于输入12V的变换电压，这个变换电压通过R708、R709组成的分压电路反馈至LT1930芯片的第③脚（FB），此时DC/DC升压变换器输出电压为：V=1.255×（1+R708/R709），计算结果约为17.05V。

　　至于输出要求的13V或18V电压，则是通过预置的卫星节目参数，并在内部软件的控制下，由主芯片STB02500的13/8V端输出不同脉宽的PWM来控制的，如右图所示。

　　当接收垂直极化的节目时，H/V端口输出3.3V高电平，即占空比为100％的PWM脉冲送至R710，PWM脉冲通过R710和C727组成的积分电路后，会变换成一个与输入的PWM脉冲占空比变化成正比的直流电压，这个PWM是通过积分电路变换而来的直流电压，通过R711与R708、R709分压电路的输出相加，使得LT19307芯片的FB电位上升，通过LT1930芯片内部的误差放大器和PWM比较器，使芯片内部驱动主开关管的PWM占空比下降，从而降低了LT1930升压变换电压的输出电压，这又使得R708、R709输出分压电路的输出电压下降，也使得加至LT1930芯片FB端的和电压下降，当这个和电压降至与LT1930内部的基准电压（1.255V）相等时，即达到一个反馈环路的动态平衡，此时LT1930升压变换电源的输出电压将稳定保持为13V。

　　当接收水平极化的节目时，H/V输出占空比为20％的PWM脉冲，占空比下降，同样作用在由R708、R709和LT1930芯片FB端组成的反馈取样网络上，使得LT1930开关输出端电压上升至18V。
