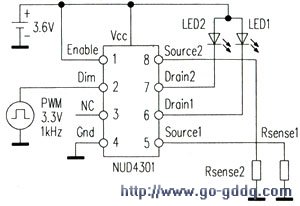

在使用约3.3V较低正向电压的丛集式LED时。可选择线性稳压器提供驱动电流,线性稳压器与开关转换器比较,优势在于电磁干扰较低。因线性稳压器只需在驱动芯片的外围加入几颗电阻,且无需使用开关器件;但缺点是降低了电池电压工作范围,附图是使用NUD4301。低压降线性稳压器驱动两颗LED的情况,依标准0.2V压降及3.3V的LED正向电压考虑。稳压器将在电池电压低于3.5V时离开稳压模式进入饱和模式,这将造成稳压器输出电流大幅下滑且LED亮度变暗。但若最低电池电压在可接受范围,则线性稳压器还是小型LCD面板的低成本背光解决方案。
