三星i6数码相机是一款具有娱乐化功能的卡片式DC。支持PMP和MP3、MP4功能。超薄机身设计，2.5英寸TFTLCD，显示像素达到了23万。由于电池容量仅860mA（较小）.工作时间很短,必须频繁给电池充电，在频繁使用中。该充电器故障率较高，大多为开关电源脉冲宽度控制电路IC3（FSD210）击穿，芯片表面开裂和保险电阻烧开裂等。

　　该电源适配器（充电器）型号为SBC-L5，输入电压0.1A，频率50/60Hz，直流输出电压4.2V/415mA。与三星Digimaxi5、i50、UCA-5、L55W等数码相机充电器通用。

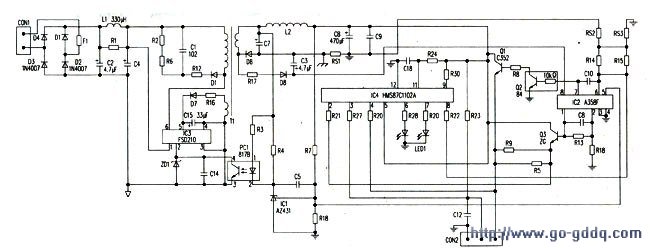

　　该充电器电路见附图，维修参考数据见附表，该单片开关电源脉冲宽度控制电路在插入电源时能有效地减小过电流对内部电路的冲击，另设有软启动、过载保护、过电流保护及内部热关断保护等电路。具有外围电路元件少等特点。

　　1.开关电源工作原理
　　
　　经桥式整流D1~D4、C2滤波后的300V左右的直流电压。一路经过开关脉冲变压器T1初级绕组加到脉宽调制开关电路IC3的⑥脚内部场效应开关管的漏极。R2、R6、R12、C1、D1共同组成了尖峰脉冲吸收回路。另一路加到脉宽调制开关电路IC3的①脚提供一个正向300V的工作电压，使内部场效应开关管导通，此时内部场效应开关管与Tl组成的间歇振荡电路开始工作，在脉冲变压器T1初级绕组中流过电流，并在反馈绕组上感应出高频脉冲电压。通过电阻R16限流、D7整流在电容C15滤波获得9.5V的工作电压，加至到IC3的⑤脚，以替代启动后的工作电压。

　　脉冲变压器T1的次级绕组感应输出电压，供充电控制电路和充电输出电压。

　　电路采用三端基准稳压电路IC1（AZ431）和光电耦合器PC1（817）组成。当电压输出过高时，R3为PC1①脚内部发光二极管正极提供一个电压，R7是ICl的取样电阻，超过2.5V的电压经IC1参考极输入，经内部电路误差放大控制分流，使光电耦合器②脚电位下降，发光二极管导通电流增大,光敏三极管导通量加大,使IC3的②脚电位下降，在其内部的误差放大器和PWM控制电路使开关管导通时间缩短，脉冲变压器次级绕组感应的高频脉冲电压下降，实现稳压的目的。

　　2.锂离子电池充电电路工作原理
　　
　　IC4（HMS87C1102A）是韩国现代公司专门为锂电池充电而设计的控制模块充电和指示显示电路，非常适合便携式充电器的使用，它集高精度预充电、恒定电流充电、恒定电压充电、电池状态检测、温度监测、充电状态显示于一身。

　　电池温度监测，是通过电池内的热敏电阻作为温度传感器，输出信号通过充电器插座CON2的②输入，经电阻R27到IC4的③温度感测比较器，与内部的门限电压相比较和IC2（A358F）及少量外围元器件配合，以决定是否允许输出充电输出电流。温度检测电路不受工作电源的波动影响。输出电压电流4.2V/415mA，精度可达1.1％。使充电电流最大化。由于该充电器开关电源电路工作在高电压状态中。故障高。二次充电控制电路故障少。
