三桁瓦YP5－4ⅡC型抽油烟机电路结构简单，响应灵敏度高，具有自动排油烟和自动报警等功能。

　　电路原理分析
　　

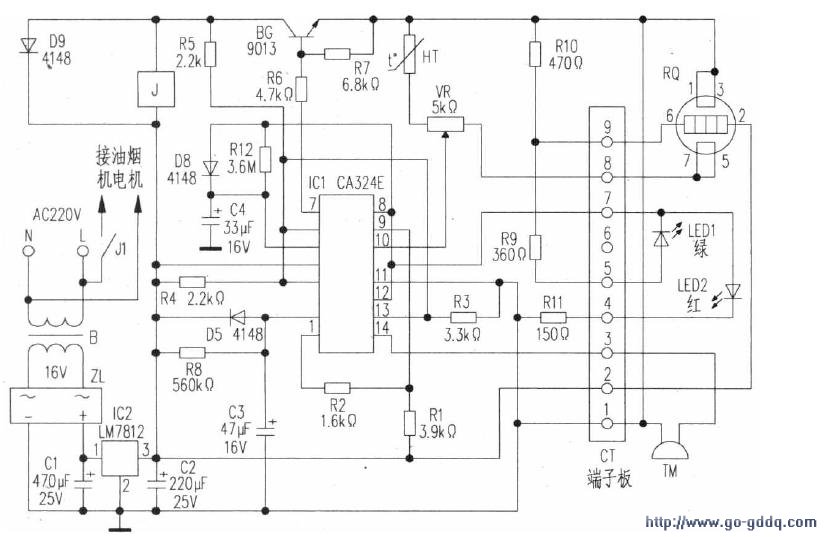

　　根据实物绘制电路原理如附图所示，整机电路由气敏器、四运放集成电路IC1（CA324E）等组成。
　　
　　接通电源后，220V 交流电源一路经交流继电器J 的常开触点J1 接通油烟机电机；另一路经变压器B、整流器ZL、滤波电容C1 和C2、稳压集成电路IC2 得到12V 直流电压作为自动控制电路工作电源。

　　气敏器 RQ、油烟浓度调节电位器VR 与热敏电阻HT 分压后加至IC1－A1⑩脚。当室内烟雾浓度低于响应值时，RQ 的①、③与⑤、⑦脚间半导体电阻大，IC1－A1⑩脚电压低于⑨脚电压，⑧脚输出低电平，同时IC1－A2 脚、IC1－A4⑤脚为低电平，IC1－A2 脚输出低电平，驱动管BG 截止，继电器J 断开，常开触点J1－不闭合，油烟机电机不转，指示灯LED1 亮绿光，整机处于待命状态。

　　当室内烟雾浓度达到响应值时，RQ 的①、③与⑤、⑦脚间半导体电阻减小，IC1－A1⑩脚电压高于⑨脚电压，⑧脚输出高电平，指示灯LED 熄灭，而LED2 亮红光，IC1－A2 脚输出高电平，TM 发出间歇报警声，提示室内油烟浓度超标。同时IC1－A4⑦脚也输出高电平，BG 导通，J 吸合，J－1 闭合接通电源，油烟机电机启动运转，把污浊烟雾排出室外。

　　由D8、R12、C4组成排烟延时电路。当室内烟雾浓度恢复正常后，C1－A4⑧脚输出低电平，D8截止，已充电C4电压通过R12放电，期间使C1－A4⑤脚为高电平，使电机运转一段时间（约3分钟），将残留油烟排净。当C4放电结束后，C1－A4⑤脚为低电平，⑦脚输出低电平，BG截止，J释放，J1－1断电，电机停转。

　　由C3、R8、IC1－A3组成开机延时电路。通电后，C1－A3③脚电压逐渐升高至8V，而②脚电压因电源经R8对C3充电，约2分钟后升至8V，当②脚电压低于8V期间，①脚输出高电平，报警和排气电路均不工作，以免刚开机时因气敏器处于冷态而产生误动作。D5的作用为C3提供放电通道，缩短再次开机间隔时间，为下次开机作好准备。
