LCD液晶彩电采用JSK3220、3225-700(TDA16888)开关电源原理分析
来源:本站整理  作者:佚名  2011-02-01 09:46:23



  一、TDAl6888开关电源系统控制电路简介

  TDAl6888内部集成PFC和PWM开关控制电路,是目前TDAl68XX系列较新的一种开关电源控制电路。应用于输入电范主范围在90~270V的离线式变压器开关电源中。其主要特点是:平均电

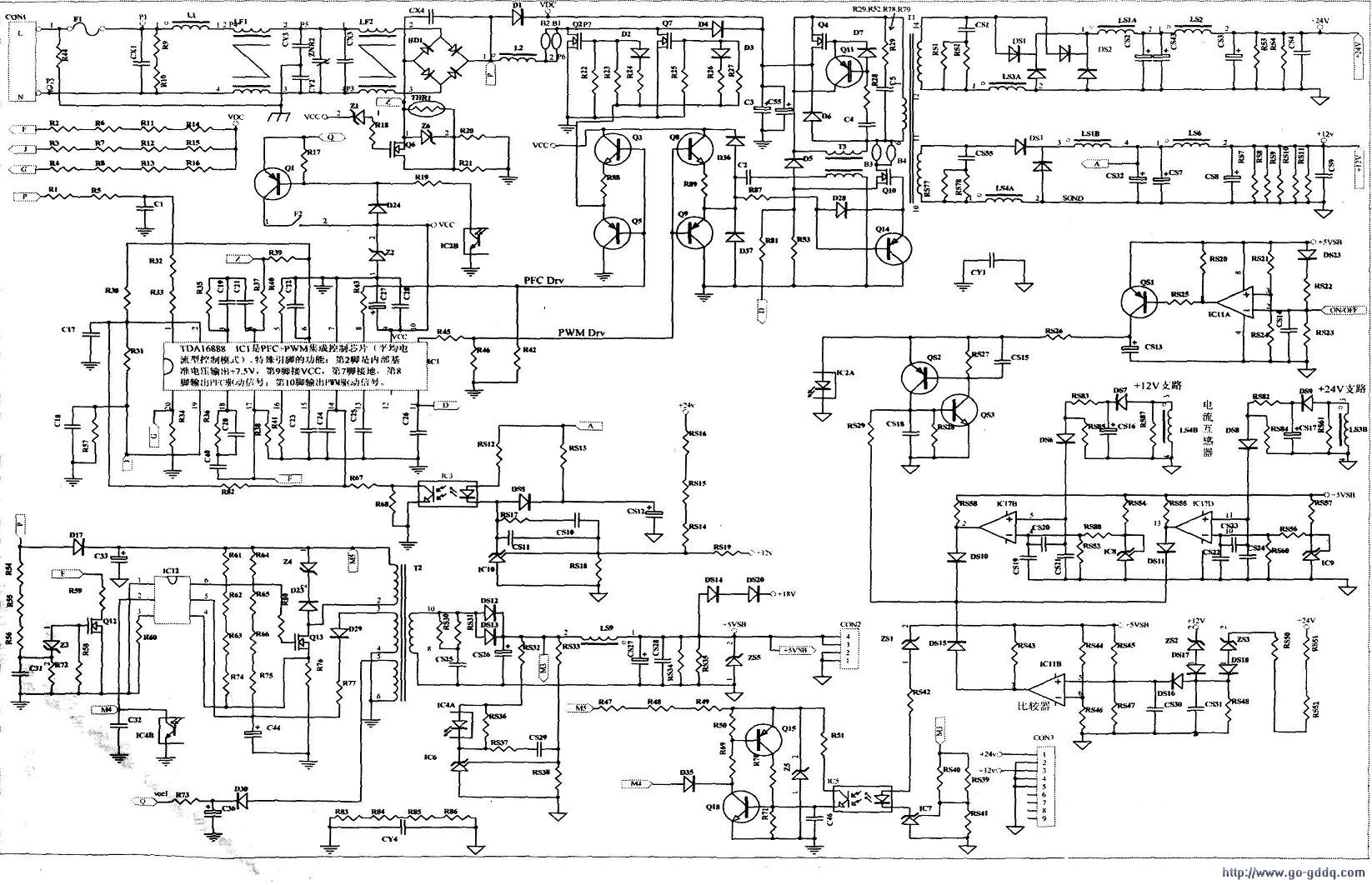

流模式;误动作自锁保护功能;其同步可调频率在15—200kHz,PFC和PWM同频;最大占空比限制(PFC线路最大占空比为94%,PWM线路最大占空比为50%):宽电压输入(90~264V)。TDAl6888在TCL液晶彩电开关电源中的应用电路见下图;TDA16888的内部电路框图见上图。从目前的应用情况看,它通常与LD7550一B或同类待机芯片构成LCD平板彩电开关电源电路。TDAl6888为20脚塑封形式。其引脚功能见下表。

脚位 符号 功能或作用 脚位 符号 功能或作用
PFCIAC AC输入电压检测 PWMCS PWM电流检测
VREF 7.5v参考电压 SYNC 同步振荡输入
PFCCC PFC电流补偿 PWMSS PWM软启动
PFCCS PFC电流检测 PWMIN PWM输出电压检测
GNDS Ground榆测输入 PWMRMP PWM电压斜线上升
PFCCL PFC3流限制枪测输入 ROSC 晶振频率设置
GND Ground PFCFB PFC电压环反馈
PFCOUT PFOJ驱动信号输出 PFCVC PFC电压环补偿
VCC 电源供电入 PFCVS PFC输出电压检测
PWMOUT PWM驱动信号输出 AUXVS 自备供电检测

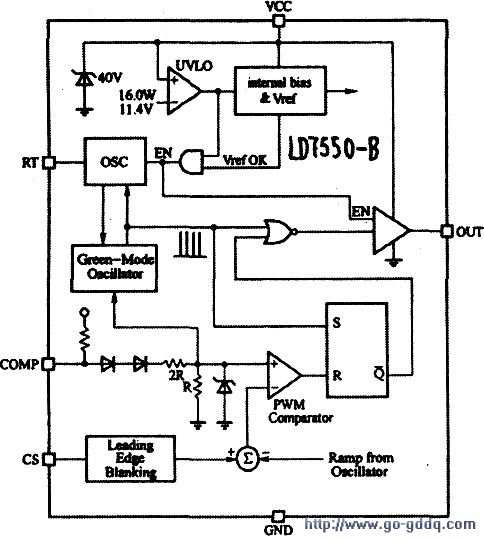

  图中LD7550-B(ICl2)与相关元件构成降压反馈式变换器,主要用于获得+5V待机电压。LD7550-B是低成本、低启动电流的电流模式PWM控制器。引脚功能见下表、内部电路见下图,

脚位 符号 功能或作用 脚位 符号 功能或作用
GND 接地端 CS MOSEET电流检测
COMP 电压反馈脚 VCC 供电电压
RT 开火频率 OUT 驱动信号电压输人

[1] [2] [3]  下一页
