一台创维32英寸LCD液晶电视机雷击后指示灯亮不开机，原机芯板停产且价格较贵，决定用价格较低的乐华高清板T.VST59S.21B进行改装，实物如图1所示。

    改装过程：根据原电路和乐华高清板对比分析，原高压板和电源板供电连接插件不需要改动，改装时还需要加装一个DC/DC电路，因为原电源板上没有1A左右的5V供电输出，就需要加装一个12V转5V的电路，相关实物如图2所示，其他部分的改动除了原机键控和接收头板需按新板对应改接后，还需要把电源的输出STB5V、5V、12V、24V接入T.VST59S.21B板对应插件。

    改装操作步骤：
    查阅屏参（LC320WXN-SA C1液晶屏实物图如图4所示），标签上有详细的标识，请注意进行对比。

    1．给主板写程序和配对应的LVDS屏线、设置屏供电

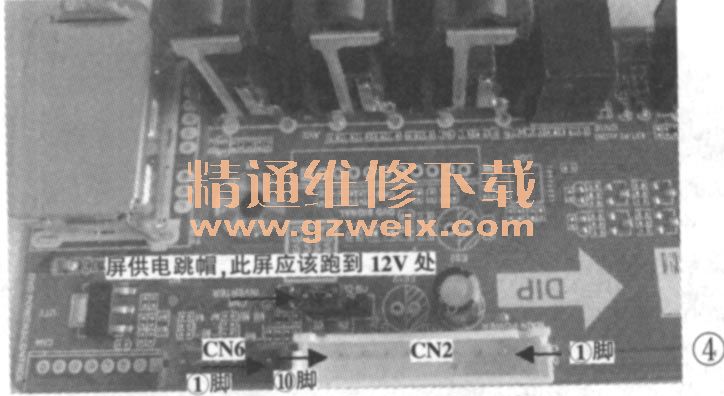

    根据LC320WXN-SA C1液晶屏参数，需给T.VST59S.21B主板写入1366x768分辨率的驱动程序，屏线需配30P单8位LVDS线，如图3所示，主板上屏供电需跳至12V处，相关实物图如图4所示。

    乐华T.VST59S.21B主板写入驱动程序是用U盘写入，方法是：从电脑里找出1366 x768_7KrY -MSV59S.21屏驱动程序，如图5所示，选择所需参数型号程序的文件夹，然后把要烧录的程序文件里面的BIN格式的文件复制到空的U盘根目录里，U盘里必须要没有其他带xxx.bin的文件，再把U盘插到驱动板上后通电，指示灯开始闪烁，等指示灯闪烁完毕关机后断电拔插优盘，再重新通电开机等待程序自动完成写入即可。

    2．改电源板到主板供电等线路

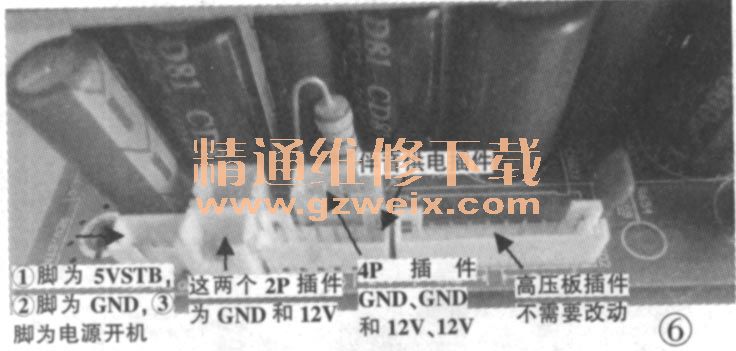

    原电源板接口图解如图6所示，根据原机电源板的几路输出对应接入新换的万能主板插件即可。

    CN2插件见图4所示，从左到右引脚定义为，①脚，5VSTB；②脚，PON；③脚，GND ；④脚，GND；⑤、⑥、⑦、⑧脚，供电5V；⑨脚，GND ；⑩脚，12V。连接时，CN2的①、②、③、④脚对接原电源部分的SVSTB、PON、GND 、GND即可；CN2的⑤、⑥、⑦、⑧脚接原电源部分的5V； CN2的⑨脚接原电源部分的GND ；CN2的⑩脚接原电源部分的12V。然后连接到新加入的DC转换电路处，见图2所示。
