3.背光板部分单元框图
　　
　　（1）背光流程及过载保护单元电路框图（见上图）
　　

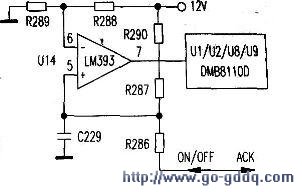

　　（2）同步点灯控制电路（见右图）。

　　从数字板送来的背光开关电平信号，送到背光板插座J12的12脚，J12的12脚与背光板两端的插座J1、Jll的on/off脚相连，经过排线与另一块背光板两端的插座JlO、JI1的ACK脚相连。即当两块背光板由排线连接后，ACK和ordof~就连在一起了。

　　点灯高电平送来后。比较器u14的同相输入端⑤脚得到高电平，其7脚也输出高电平送到DMB81IOD的点灯使能端2脚。芯片开始工作。

　　注意：2脚的极限电平是2.5V，高于2.5V时芯片工作，低于2.5V时芯片不工作。

　　（3）过压保护电路（见左图）
　　
　　（4）振荡同步电路（见中图）
　　
　　1）振荡及同步脉冲输出四片DMB8110D中只有一片（U2）外接有振荡定时电容C14.它两端形成的锯齿波一方面进入四片DMB8110D的5脚，另一方面，送人到u5（LM339）的11脚（见图8），I,M339的10、11、13脚内的比较器组成一个触发器，当送入到11脚的锯齿波幅度大于10脚的直流电平时，比较器的10脚输出正脉冲Hsyncout，送入另一块背光板，作为振荡同步信号。

　　2）同步脉冲输入及同步原理从另一块背光板送来的同步脉冲信号Hsyncin，送到QIO的基极，反相整形后从其集电极输出，又经Q9反相送到C14.。

　　当Hsyncin脉冲的频率高于C14上的锯齿波频率时，C14上的锯齿波还未充电到最大幅度，Q9就已经饱和导通，迫使C14提前放电。从而达到同步的目的；相反。如果C14上的锯齿波频率高于另一块背光板的振荡频率时，也迫使另一块背光板同步于C14的频率。
　　
　　

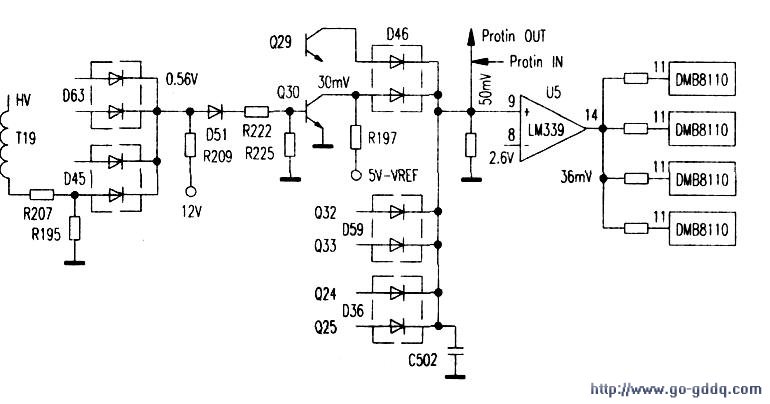

　　5.过载保护电路简图（见下图）
　　
　　正常工作时。D45阴极电压是O.56V，Q30饱和导通，其c极电压是30mY，D46截止，U5的反相输入端⑧脚的偏置电压是2.6V。因此U5的14脚输出低电平约36mV，DMIB8110D的11脚也是低电平，过载保护不起作用。当T19过载时，D45的阴极电压下降，Q30截止，其c极电压是5V，I）46导通，U5的同相输入端9脚得到高电平5V，比较器翻转。14脚输出高电平，DMB8110D的11脚得到高电平，过载保护启动，灯管熄灭。
　　
　　两块背光板的保护信号Protin并联在一起，只要有其中任何一块背光板出现过载保护，另一块背光板也会得到保护信号而截止。
