l、概述
AU37英寸液晶屏背光板是以背光控制集成电路OZ964为核心的电路结构，它有十个输出插座。一共要驱动20支CCFL灯管，每个变压器驱动一支灯管。由20个双MOSFET与20个变压器组成lO个桥式功率推挽输出。背光板的两个输入插座向背光电路提供24V电源、背光控制电平和亮度凋节PWM信号。其巾CN2的PINl3是背光控制电平输入。在背光板上有5只3.15A的保险F100~500.每只保险与4个双MOSFlET串联。同时还与由三极管和MOSFET组成的激励电路串联。
2.02964（U3）背光控制IC介绍

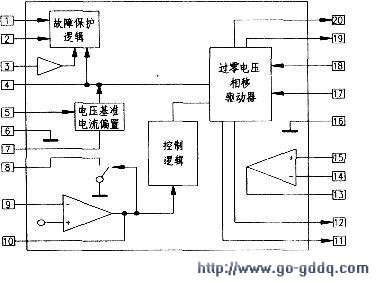

OZ964是Micro公司的一款专用于背光控制的高效率零电压切换的DC—AC转换IC.具有很宽的输入电压范围和同定的运行频率。其亮度控制可崩一个模拟的电压或低频的脉冲宽度调制（PWM）信号控制。内置灯管开路保护、过压保护、欠压切断保护等。Z964采用20脚SSOP封装。其框图如右图所示，各引脚功能及电压如附表。典型应用如下图。
| 引脚 | 符号 | 功能 | 电压 | 备注 |
| 1 | CTIMR | 点灯持续时间电容 | 70mY | |
| 2 | OVP | 输出电压过压保护输入 | 1．78V | |
| 3 | ENA | 点灯控制电平输入 | 4．66V | ≥2V点灯．∠1V熄灭 |
| 4 | SST | 软启动电容 | 5V | |
| 5 | VDDA | 电源 | 5V | ≥4-3v工作．∠3．4v欠压切断保护 |
| 6 | GNDA | 模拟地 | O | |
| 7 | REF | 基准电压输出 | 3．5V | 保护后无输出 |
| 8 | RTl | 点灯频率编程电阻 | ||
| 9 | FB | CCFL电流反馈信号输人 | 1．4V | |
| 10 | CMP | 电流误差放大补偿输出 | 2.3V | |
| 11 | NDR_J) | N—MOSF’ET激励输出 | 2．5V | |
| 12 | PDR—C | P—MOFET激励输出 | 2．6V | |
| 13 | lJPWM | 低频PWM亮度控制模拟信号 | 142mV | |
| 14 | DIM | 亮度控制输入 | 2．4V | |
| 15 | LCT | 亮度控制三角波频率输入 | 1．35V | |
| 16 | PC,ND | 电源基准地 | 0 | |
| 17 | RT | 接工作频率计时电阻 | 1．2V | |
| 18 | CT | 接工作频率计时电容 | 1．0V | 测量时灯熄 |
| 19 | PDR—A | P—MOSFET激励输出 | 2．65V | |
| 20 | NDRB | N—MOSFET激励输出 | 2．58V |
2脚OVP（0Vel-Voltage.Protection）过压保护：该脚的取样信号是从变压器的输}}{端送来的电压信号。IC内部设置的极限电平是2V.当取样电压达到这个极限电平时。IC内部OVP运放输出翻转。保护电路启动，4个输出激励端停止输出激励脉冲。灯管熄灭，同时。7脚也没有3.5V的基准电压输出，整个IC不工作。
3脚ENA（Enabk）点灯使能端：该脚是IC运行与否的使能端。或者说是灯管点亮的控制端。临界电平设置于2V，当该脚输入电平高于2V时。IC开始运行，灯管点亮；当该脚输入电平低于lV时。IC停止工作。灯管熄灭。
7脚REF（Reference）基准电压：该脚是由5脚电源端经内部稳压后输出的一个3.5v基准电压。供Ic内部和外部电路工作。IC保护时该脚没有输出。
9脚FB（Feed—back）输出电流反馈信号输入端（过流保护）：临界电平设置于1.25V，当输出电流过大时。通过电流取样电路。向该脚反馈一个电压信号，低于1.25V时，内部EA运放输出翻转。启动保护电路工作，lC停止输出。灯管熄灭。
17、18脚RT/CT振荡电阻和电容：该两脚内部是背光振荡电路。振荡频率由两脚的电阻电容决定。运行频率f由下式决定：
f（kHz）=65x10000/CT（pF）xRT（kΩ）
