三星40英寸DMB方案背光板工作原理
来源:本站整理  作者:佚名  2011-02-01 09:46:43



  1.概述

  三星40英寸DMB方案液晶屏背光系统由左右两块背光板组成。这两块背光板完全一样。工作时左右两块板以排线连接,实现同步和控制。本文只介绍其中的一块电路板。如图4(彩田。参见本书第419页)所示,该方案采用4片背光控制集成电路DMB8llOD为核心电路结构,通过lO个输出插座,驱动20支CCFL灯管(每个变压器驱动一支灯管),配以lO个双MOSFET与20个变压器组成10个桥式功率推挽输出。并通过输入插座向背光电路提供24V电源、背光控制电平和亮度调节PWM信号。其中J12的PINl2是背光控制电平输入。

  三星40英寸DMB方案液晶屏背光板有两种版本。一种是REV4一l版,一种是REV4—2版,两种版本可互换使用。

  左右两块背光板是由一条排线连接,由于两块背光板不分主从,因此,背光板的左右两端都有供排线连接的插座。

  2.DMB8110D(Ul/2/8/9)背光控制IC介绍

  DMB8lIOD是韩国DMB技术公司的一种专门用于背光控制的高频DC—AC转换IC,可驱动一支或多支CCFL灯管。它激励一个过零电压开关的半桥拓扑结构电路,向负载提供接近正弦波的输出电压。它还具有前馈电路,以预防输入电压突变带来的灯管闪烁。因此,即使输入电压突然变化,因为有反馈和前馈电路。灯管的电流可以保持基本恒定。依据变压器和CCFL的特性,其典型的运行频率范围在30kHz~200kHz之间。

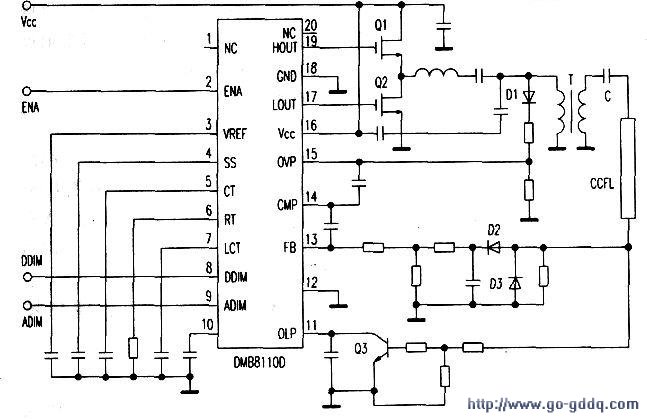

  采用20脚SSOP封装。DMB8110D典型应用电路如下图,其引脚功能见附表。

  DMB8110D关键脚位描述:16脚VCC电源供电端:由124V电源经两个三端稳压U12/U13(78M12F)输出两个稳定的12V电压,分别向左右电路供电。2脚ENA(Enable)点灯使能端:该脚是IC运行与否的使能端。或者说是灯管点亮的控制端。临界电平设置于2.5V,当该脚输入电平高于2.5V时,IC开始运行,灯管点亮。当该脚输入电平低于2.5V时,IC停止工作,灯管熄灭。两块背光板的点灯必须实现同步,因此,每块板需要输出一个点灯同步信号ACK。也必须接受这个同步信号on/off的同步。ACK和on/off其实是同一个信号,都是ENA信号,只不过输出的是ACK。输入的是on/off。3脚VREF。(Reference)基准电压:该脚是由1612V电源端经内部稳压后输出的一个5V基准电压,供Ic内部和外部电路工作,IC保护时该脚没有输出。11脚OLP(13vetLoadProtection)该脚的过载保护取样信号是从变压器输出的,经取样网络及电平变换电路送来的电压信号,正常工作时该脚为低电平(60mV),保护时该脚得到高电平(5V),IC内部保护电路启动,输出激励端停止输出激励脉冲,灯管熄灭,同时,3脚也没有5V基准电压输出,IC不工作。为了实现两块板的保护同步。每块板在0LP电路中都需要输出一个保护信号Protin到另一块板。也要接受从另一块板送来的保护信号Protin,实现保护同步。5、6脚RT/CT振荡电阻和电容:该两脚内部是背光振荡电路,振荡频率由这两脚的电阻、电容决定。

  一块背l光板用了4片DMB81IOD.但只有U2接了定时电容C14.也即其余3片共用C14上的充放电波形。两块背光板的振荡必须实现同步,因此,每块板需要输出一个振荡同步信号Hsyncout.也必须接受这个同步信号Hsyncin的同步。

[1] [2]  下一页
