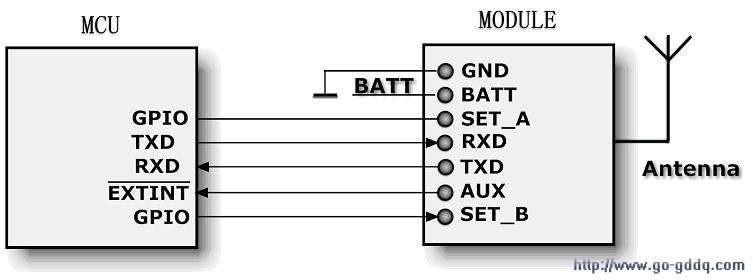

休眠模式是通过用软件方式实现的，这样休眠时系统的接口均保持相应的电平，并且能快速切换各种状态，由于MCU主时钟是通过RC振荡器产生的，起振时间仅仅需要4uS,  实测从休眠至唤醒加上唤醒初始化的时间仅仅需要20uS，这意味模块在休眠状态时，置低SET_A脚后20uS就可以通过UART口输入数据至模块。这里我们设计了系统在接收或发送过程中，即使设置工作在模式3或4，模块也要将接收或发送过程执行完毕再进入省电模式或休眠模式，其中在接收或发送过程中AUX脚将被置低。利用这个特点，当模块处于模式3或模块4状态，下位机用户在置低SET_A脚使模块唤醒并输入数据后，若需休眠可立刻置高SET_A脚，而不必等到模块将数据无线发送完毕，模块在数据发送结束后会自动检测SET_A脚，如为高则进入休眠，数据是否发送结束用户可以通过查询AUX脚获得。

　　在电池供电的电路中，正常可将从模块（如水气表）设置在模式3上，当主模块（如采集器或收抄机）在模式2下发送数据，从模块唤醒后接收数据，完成后利用AUX脚将下位机MCU唤醒，再将数据输出，MCU接收到数据后，可将从模块切换至模式1，应答主模块。如主模块收到应答后也可被切换至模式1,这时主从模块均处于正常模式下，可以实现高速数据传输。如主模块收到应答后，后续无数据交换可将从机再次切换至模式3处于省电模式下，等待下一次的唤醒，而主模块可以切换至模式4休眠状态。

　　因为省电是通过周期性唤醒休眠再唤醒实现的，所以在省电模式下的功耗与唤醒周期和每次唤醒搜索前导码的时间（tw），以及休眠的静态功耗有关。唤醒周期用户可以在线设置范围是50ms至5s.每次搜索前导码时间与射频传输的速率有关，射频传输的速率也是可设的，在10Kbps速率的速率下唤醒搜索前导码时间平均约为4.5ms.

　　在省电模式下电池的使用寿命可以通过以下公式算出：

　　使用寿命=

　　例如：电池是3.6V/3.6AER18505锂亚电池，模块包括MCU接收电流为3.2mA，休眠电流1.5uA.射频传输速率10Kbps,唤醒周期为1SEC,那么电池使用寿命是：

　　考虑到电池的自放电，不同电流下的容量差异，温度以及客户端MCU的休眠功耗和每月几次的使用，1节3.6V/3.6AER18505锂亚电池正常情况下有超过10年的使用寿命。

　　省电模式的工作方式非常适合水气热表，集装箱信息管理，数据采集系统等使用不是太频繁但要求用电池长期工作的场合。

　　总结　　
　　
　　在一些无线收发的应用中，如需电池供电，又要长期处于接收状态已保证实时响应，只有用定时唤醒接收的方式。在电池容量不变的情况下，若想延长工作时间，只能降低占空比和提高无线收发速率。但是降低占空比会直接影响到响应实时性，而无线接收每提高一倍的速率灵敏度一般会下降2-3dBm,.直接影响到通讯距离，现在市场上常见的单芯片无线IC接收电流一般都有15-20mA,如应用于像无线水汽表需要电池工作6-10年的系统，各种参数像距离，工作寿命，响应时间很难取舍。而SEMTECH推出的SX1212创新的将电流降低到2.6mA,同时接收灵敏度，抗干扰，邻道选择性等指标仍然具有较高的指标。

　　目前这基于SX1212的无线模块已有深圳市安美通有限公司开发完成，并成功应用于无线水气表的采集，实测在开阔地无线设置在10Kbps下距离约有450米，2Kbps下距离约有600米，1SEC打开一次的情况下，用手抄机不到2SEC即可完成一次水气表数据采集，若与采集器配合可以实现全自动抄表，手抄机如再加上GPS即可实现无需人工输入命令，自动发现周边的水气表从而进一步提高抄表速度。而相比传统的人工抄表每人每月只能抄3-4K住户，并且燃气表大多还要在晚上上门抄表，大大的提高了效率。
