1 引言

　　数据采集系统是通信与信息技术领域中重要的功能模块，应用广泛。而传统的数据采集系统大多以单片机或中规模数字电路为核心，其模数转换器(A／D转换器)采样速率较低。显然传统数据采集系统不能完全满足高速、高精度及具有数字信号处理功能要求，因此，这里提出一种基于DSPTMS320C6713和A/D转换器和MAX1420的高速数据采集系统。该系统采用DSP控制MAX1420实现高速数据采集，完成必要的数据通信与数据存储功能。其中，数据通信是将系统所采集的数据经通信接口传给上位机；而数据存储是系统存储必要数据，防止由于系统掉电而丢失数据。另外，DSP除完成系统控制外，还可通过编程设置实现对采集数据进行实时数字信号处理。从而实现多种信号采集的开放式系统设计。

　　2 系统硬件设计

　　2．1 系统整体结构设计

　　该高速数据采集系统选用TI公司的TMS320C6713型DSP作为核心控制器，内核采用超长指令字(VLIW)体系结构，8个功能单元共用32个32位通用寄存器．最多可在一个周期内同时执行8条32位指令，提高程序执行速度；具有32位外部存储器接口(EMIF)，寻址空间可达52 MB；可与SDRAM、SBRAM实现无缝连接，用于大容量高速存储：直接异步存储接口可与SRAM、EPROM连接，用于小容量数据存储和程序存储：具有16个独立的EDMA传输通道。在CPU不干预的情况下，支持多路数据的独立快速传输；具有两个支持全双工通信的多通道缓冲串口McBSP。

　　另外，TMS320C6713便于扩展存储器和I／O接口。其总线在片内不易受干扰，且应用体积小，容易采取屏蔽措施，故可工作在电磁干扰较强的环境下，可靠性高。TMS320C6713采用增强型哈佛结构，可以完成并行指令操作。片上还集成有40位算术逻辑单元ALU，2个17位×17位硬件乘法器等功能部件。

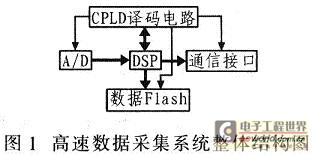

　　以TMS320C6713为核心的数据采集系统的整体结构如图1所示。该系统内部数据总线为32位，连接A/D转换器、DSP、通信接口以及数据Flash的数据线。DSP的地址总线经CPLD泽码，实现对A/D转换器、通信接口、数据Flash等器件的片选信号。DSP控制外围器件时，需复用控制总线，因此也需对CPLD进行译码。
