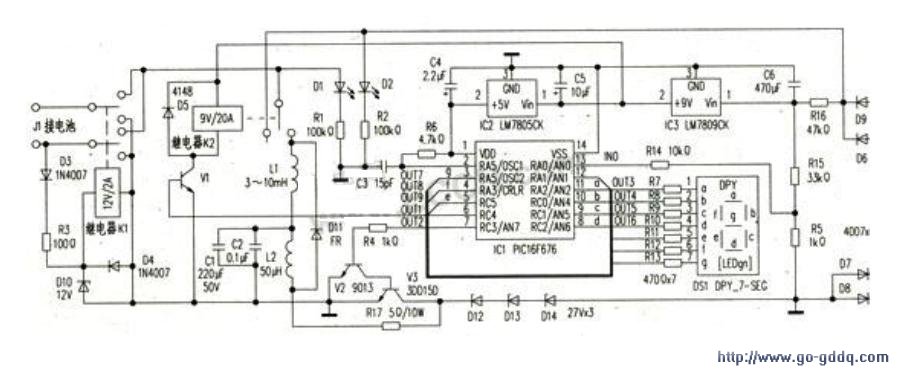

本铅酸蓄电池维护电路采用PIC16F676单片机作主控制器，电路如下图所示。通过本装置，利用普通充电电路平时对电池充电的同时。利用本装置检测电池电压充电阶段和时间，通过核心芯片单片机IC1内置程序计算，产生各阶段、各不同状态充电时的防电池硫化和减小硫化程度、以及对硫化电池的维护脉冲，以此保养和维护电池，延长电池使用寿命。

    　1.工作原理
　　
　　（1）电源输入极性判别及转换电路电源输入极性判别及转换电路分两部分，一一是电源输入极性转换，指的是充电电路到维护电路的电源极性识别，还有就是维护电路到电池的电源极性识别；二是根据不同的充电器电源极性和电池输入极性，再自动识别进行匹配。充电端电源极性识别与极性转换电路由D6~D9组成，无论电池接入极性如何，经过该电路后都会把电源极性进行归属为正负的正确输入方式。电池端的电源识别与极性转换，相对复杂点，由于电池电源可能是双向供给的，并需要通过电池的极性来改变维护仪的输出电压，由此，首先要对电池的接入极性进行识别，再在识别的基础上进行转换。该部分电路原理设计根据多种充电电路的电池接入原理得来。主要电路由D3、R3、D4、D10、继电器K1等组成。该电路是非常巧妙的电源极性自动识别与转换电路。可应用于任何双向供电的电源极性识别与转换电路中。

    　当J1与电瓶的接法为上正下负时，D3、R3、D4、D10、继电器K1等组成的电源极性识别转换电路不工作。继电器K1的常闭触点将维护仪的输出电源极性与电池接人电源极性匹配。当J1与电池的接法为上负下正时，D3得电导通，经过R3降压后，在D10上形成稳定的12V电源，为继电器K1供电，使K1得电工作，其常开触点接通，将电池电源极性转换为与维护仪输出电源极性一致。
　　
　　（2）电源电路

      电源电路是维护仪本身所需要电源的电路。该部分电路由降压电阻R16、滤波电容C6、C5、C4，以及由IC3、IC2组成的两级稳压电路构成。一级稳压电源经IC3输出的9V电压为继电器K2供电，第二级稳压电源IC2输出的5V电源，为维护电路控制和其他电路供电。
　　
　　（3）控制电路

        控制电路由矩形波产生、矩形波频率自适应自动控制扫频、矩形波占空比自适应自动控制功能电路等组成，该部分电路功能主要由单片机IC1（PIC16F676）完成，该部分功能电路的实现。主要是靠对电源采样电阻（PICl6F676）完成，该部分功能电路的实现。主要是靠对电源采样电阻R15、R5的电源电压信号进行采集，然后根据特定的内部算法，以及叠加在电池上电压的阶段来实现的，表现出对IC1的RC4、RC3端输出的控制。除了电源阶段电压检测外，还具有时间指定控制，避免充电电源损坏对电池过充，有效地避免热失控等引起的电池充鼓、充爆等现象。

    　（4）正负脉冲形成电路
　　
　　正负脉冲形成电路由电能脉冲形成电感L1、L2，电容C1、C2和快恢复二极管D11等组成。该电路还包括脉冲驱动电路R4、V2、V3，以及保护稳压二极管D12～D14。但从本电路形成波形来看。只能形成正脉冲波，而负沿脉冲幅度并不是很高，但经过外加的蓄电池充电，就形成了正负完全对称的正负尖脉冲。
　　
　　（5）状态指示电路
　　
　　状态指示电路分三部分，一是电池接入指示电路，由D1和限流电阻R1组成。当电池接入后，D1会发光做出指示：二是充电器接入指示灯，由D2和R2组成；三是维护状态的指示，由IC1的③~⑤脚、⑨~⑩脚及限流电阻R7~R13和数码管DS1构成。数码管将显示电池组的容量。从1~10显示。表示电池组的目前容量。
