这款LED灯只用三只晶体管,仅需0.71V电压便可启动LED发光,一节5号碱性电池可供此灯连续点亮170小时,极大限度地提高了电池的利用率。
LED灯的电源电压按5号碱性电池的电压范围0.9V~1.7V来设定。下左图是实测的电池供电情况,本电路可工作到0.71V电源电压。

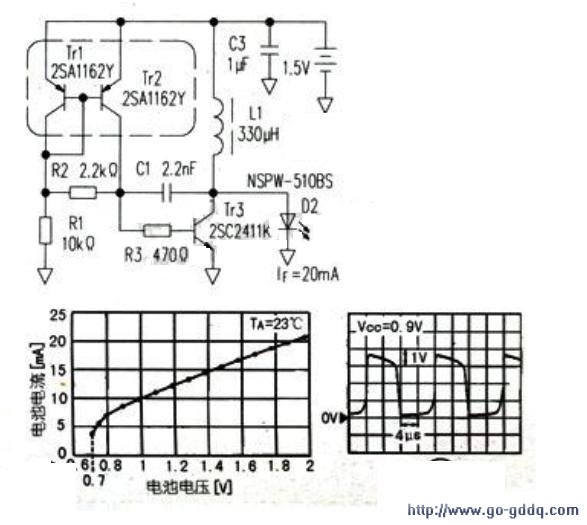

电路如上图所示,LED的正向电流跟随电源电压变化。晶体管Tr1、Tr2构成电流镜电路,以稳定偏置(直流工作点)。在Tr3关断期间,Tr1和Tr2的基极被略加反偏,R1无电流流过,结果,在宽的温度范围和电池电压、以及元件的误差范围内,电路都能稳定振荡。下右图是Tr1的集电极电压波形。
上图中电感L1的直流电阻为4Ω,其较大的阻值可限制Tr3或LED短路时的电流。
