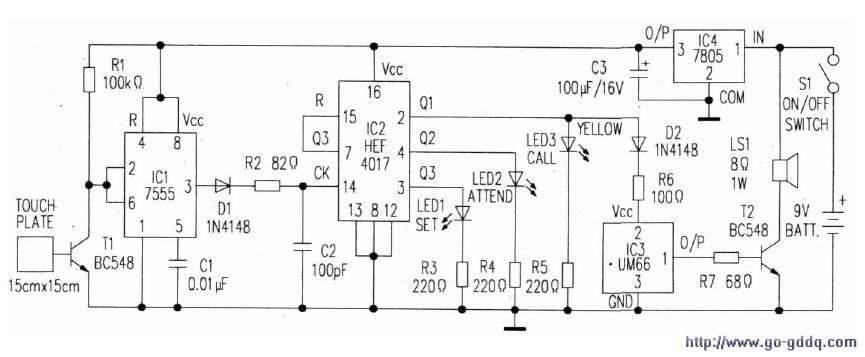

这种触摸式的求助板对老弱病残需要有人帮助时非常有用，求助者只需触摸一下装在手边的求助板，触敏电路就会自动发出求助信号。吸引其他人员注意而及时得到帮助（见附图）。显示板上的黄色LED3亮指示有求助呼叫发生，红色LED2亮指示需要立即救助，而绿色LED1指示电路接通后的待机状态。

　　当求助板被人触摸时，人体电荷使晶体管T1得到正偏而导通，导通后其输出负脉冲触发芯片7555（IC1），IC1输出变高且维持一定时间。

　　IC1输出脉冲的上升沿又触发HEF4017（IC2），IC2是有十个解码输出端的十进计数器。此计数器在脚为低电位期间，其输出端根据其时钟输入脚收到的上升沿时钟脉冲逐个向前推进。

　　复位脚收到上升沿信号时使IC2复位。

　　当IC2通过二极管D1和电阻B2从IC1收到时钟脉冲时，其Q1输出变高，并通过二极管D2和电阻R6使曲调发生器IC3获得正电源，同时黄色LED3发光。从IC3送出的曲调经晶体管T2放大后从扬声器LS1放出。

　　在IC2收到第二个脉冲后，其Q2输出变高，这时求助呼叫声停止。红色LED2发光，表明需要立即救助。电容C2可以防止告警电路的偶然误触发。

　　IC2的Q3输出脚与其复位脚相连，因此在IC2收到第三个脉冲时就复位。

　　归纳起来讲：第一次触摸时发出求助呼叫；第二次触摸时停止呼叫，并使立即救助灯红色LED2点亮；第三次触摸是在得到救助后点燃绿色LED1。因此，如果红色LED2一直亮着，就表明求助人尽管已发出求助呼叫，但没有人注意求助人。

　　触摸板可用15cm×15cm的铝箔或铜箔板制作，用1m长的塑料电线连接至电路。

　　电路用9V电池供电，也可采用有9V直流输出的交流适配器。
