摘要：以MSP430F149作为核心控制器，结合VS1003音频解码器，设计了一种带SD卡的MP3播放器，给出了MP3播放系统的软硬件设计。在硬件设计上，解码器与存储器分离，增加了存储容量；在软件设计上，使用条项菜单方式进行管理，可以方便地进行硬件或软件的升级。经过测试，该 MP3播放器播放效果较好。
关键词：MP3播放器；SPI总线；MSP430F149；VS1003

引言
    虽然现在市场上MP3的款式越来越多，功能越来越丰富，外观设计也越来越个性化和人性化，但是，现有的MP3播放器大部分还是将解码器与存储器一体化。这种设计对MP3播放器的便携性起了关键性的作用，但与此同时也带来了一些问题：一方面存储容量不易扩展，另一方面也不利于MP3播放器在其他领域的应用。本系统将存储器与解码器分离，可以利用多余的I／O接口，只要适当增加少量硬件开销并添加相应代码，即可以在此系统基础上方便地增加电压测量、频率测量、温度测量等功能，做到一机多用。

1 系统设计
    MP3播放器系统结构框图如图1所示。系统在硬件上主要包括MSP430F149单片机最小系统、音频解码模块、SD卡读写模块、液晶显示模块以及用来存储自制字库的Flash存储器等重要模块。


    MSP430F149是美国TI公司的MSP430系列单片机，它具有适合于各种应用的16位结构。采用“冯·诺依曼”结构，因此其RAM、ROM和全部外围模块都位于同一片地址空间内。而且具有超低功耗性能，同其他微控制器相比，MSP430系列可以大大延长电池的使用寿命，这对手持设备及一些要求低功耗电子产品中是非常重要的。此外，它还具有灵活、强大的处理能力、丰富的存储器、外设等优点。

2 硬件模块的具体实现
2．1 MSP430F149单片机最小系统

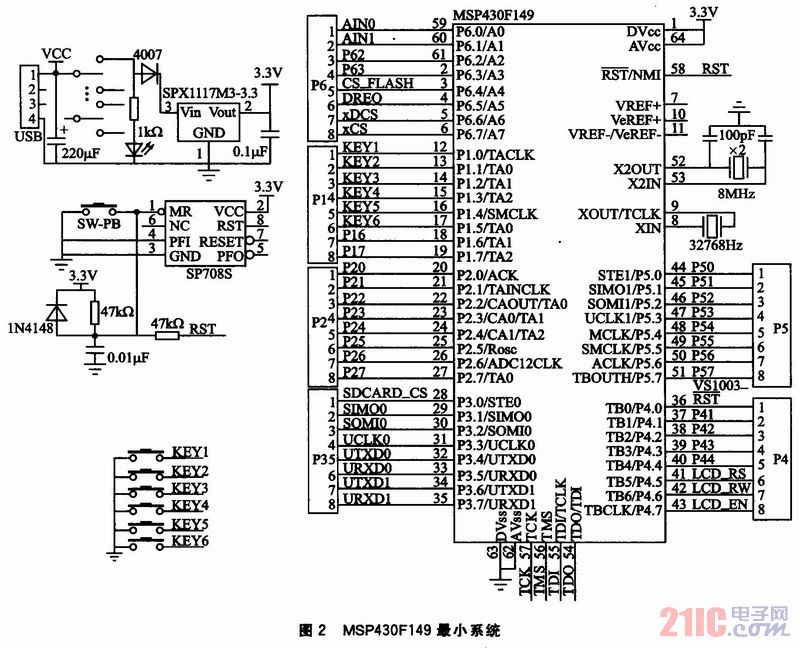

    MSP430F149最小系统是整体设计中最核心的部分，控制着系统各个子模块之间的协调运行。它设计的成功与否，直接关系到整个设计能否正常运行。如图 2所示，MSP430F149最小系统中主要由稳压模块、晶振电路、复位电路以及人机交互式按键输入4部分组成。SPX1117M3-3.3是系统稳压芯片，为系统提供稳定的3．3 V电源。SP708S是系统管理芯片，与手动复位开关一起，主要起可靠复位作用。考虑到MP3播放器的人机交互操作，共设计了6个按键(KEY1到 KEY6)。它们的按键功能分别是：确定、向下、向上、退出、音量加、音量减。
