预设特色 本预设以AT89C52为焦点,以液态晶体预示作为人机交互界面,用按键选择功效。电压测量部再保险括衰减及放大、真有效值直流(RMS-DC)变换、12位A/D转换等三个首要组成部分。
方案比力、预设与论证 总体方案的预设确定 ·测量电路

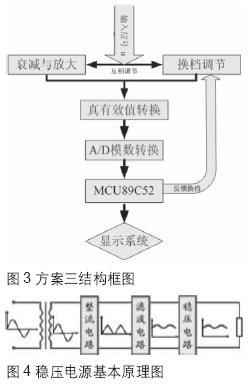

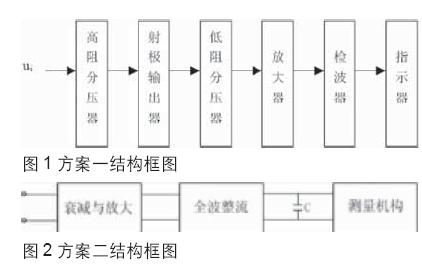

方案一:方案一结构框图如图1所示。用传统的方案做成结晶体管毫伏表,该方案中被测交流信号经高阻分压器、射极输出器、低阻分压器后送到放大器,放大后的信号再经检波后由指示器指示,低阻分压器选择差别的分压系数,使仪表具有差别的量程。输入级接纳低噪声结晶体管组成的射级输出器,提高了仪表的输入阻抗,减低噪声。放大器具有高放大倍数,从而提高仪表的活络度。该方案具有隔直流功效,可是测量精密度低、频率特征差。 方案二:方案二结构框图如图2所示。该方案是先将被测信号在幅值上措置惩罚后,颠末全波整流,再滤除杂余信号后颠末测量装置再预示,此时思量的是整流问题,在这搭容易孕育发生噪声,以是需用电容滤波。此方案电路措置惩罚简略,可是测量误差大。 方案三:方案三结构框图如图3所示。被测信号在接入电路时,颠末放巨细幅信号和使大幅信号衰减,在选择放大和衰减的问题上咱们接纳LTC6800反向输入放大器来选择档位,使其到达真有效值转换部件(RMS_DC)LTC1967可以读出的电压规模。由LTC1967把得来的摹拟真值送给A/D转换,由A/D转换把摹拟量转为单片机可以辨认的数字量,之后用液态晶体来预示,同时反馈给换档调节装置,使其自动换档。该方案可控性好,精密度高,并且频率特征好。 综合以上三种方案,咱们选择方案三。此方案电压测量规模为10mV~200V,测量电压的频率规模可以到达10Hz~100kHz,并且具有自动量程转换功效,运放用的电阻大于1MΩ,运算放大器的电容半大于50pF,以是此方案餍足输入电阻≥1MΩ和输入电容≤50 pF的要求。在步伐上咱们可以使成为事实超量程液态晶体自动闪耀报警功效。
·稳压电源
在测量电路和信号输出电路中,咱们选择线性稳压电源,由于咱们接纳分立供电,以是电源输出电流半大于1A,是以在差别的输出值上咱们分别选择780五、7905型号的稳压电源,基来源根基理如图4所示。
此方案纯粹可以餍足电路所需,为其提供很是不变的供电系统,比开关电源更节约成本。
各子模块方案预设、比力和论证 ·放大衰减部分
思量到要测的信号的幅值为10mV~200V,一般的测量仪器及运算放大器都达不到这个规模,以是首先要对信号进行降压措置惩罚。对于差别幅值规模的电压要有差别变压措置惩罚(即分档)。
方案一:直接用变压器进行放大衰减措置惩罚,电路比力简略,容易使成为事实,可是电噪声比力大,很可能孕育发生不可以消除的失真,并且体积很大,不易带着,这样对整个系统的测量精密度有很大的影响。
方案二:用精密的电阻进行衰减,用运放进行放大,在很大程度上可以减低失真度,同时易于排挡,并且在这种电路中孕育发生的失真也容易消除。
鉴于这两种方案的比力,方案二明显在调节和制品的使用上优于方案一,这样在建造的过程之中,易于调试,并且在性能上也能够很好的使成为事实,以是咱们选择方案二。
·信号收罗部分
方案一:分压后用精密整流桥整流后颠末采样保持再把数据送入A/D转换。该方案在测量频率比力高的波形时,会出现采样不是最大的幅值,此时就会要求采许多的点, 之后取平均值,再颠末MCU措置惩罚。为了包管足够的精密度,采样间隙应该尽量的短,故而要求A/D转换器采样速率要求很是高,相应节制器的措置惩罚速率也要求比力高。
方案二:采取真有效值转换部件LTC1967对放大衰减后的信号进行措置惩罚落伍入AD,颠末51单片机分析措置惩罚,要求一般速度较快的AD部件即可。 ·预示部分
方案一:接纳LED预示。LED可以用移位寄存器74164或专用芯片MAX7219 驱动,长处是节制比力简略,并且串行预示只占用很少的I/O口。但也有一个很大的纰缪错差,只能预示一些简略的ASCII码字符,预示的信息量十分的有限,对于本系统较复杂的功效不太合适。

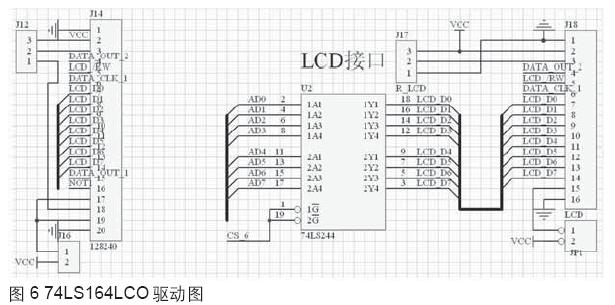

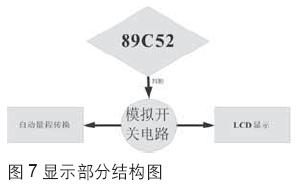

方案二:接纳字符型LCD预示。字符型LCD也能够接纳74LS164通过同步串口驱动。长处是节制比力简略,并且串行预示只占用很少的I/O口,如图6所示。 颠末综合思量咱们的预示部分选择方案二,思量到预示的内部实质意义,咱们选择型号为1602的液态晶体,因为其在餍足标题问题要求的根蒂根基上,预示的信息更广,而不只是几个电压数字。人机互换界面更加人性化。 ·自动量程转换和保护电路

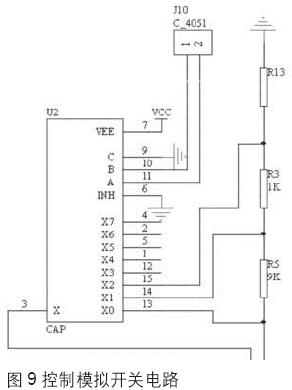

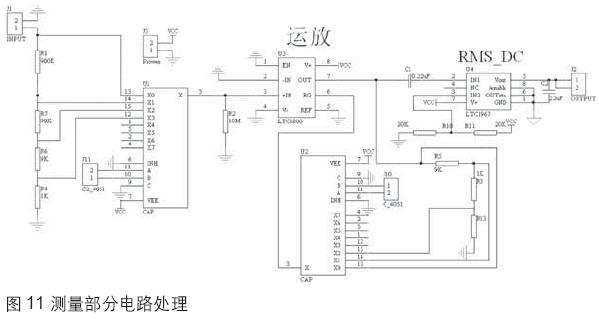

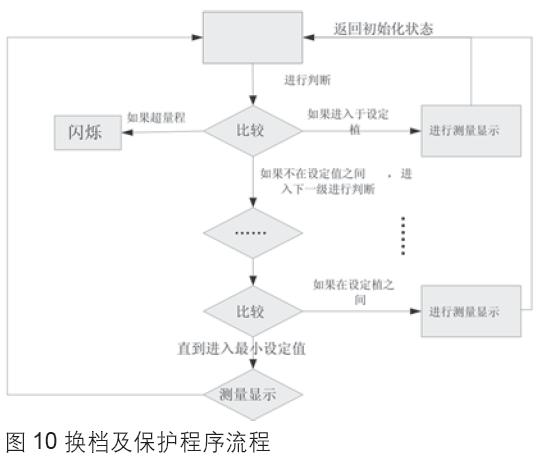

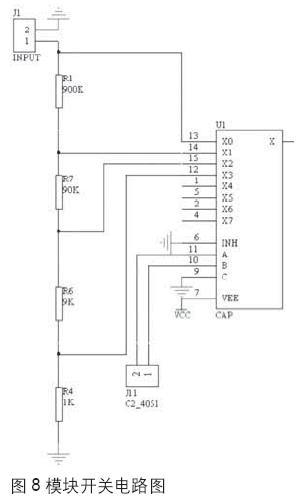

咱们接纳了摹拟开关电路来节制电路状况,使成为事实参量的自动测量和输出频率转换。在测量时,一次测量号后,等待下一次测量的指令,之后再进行下一次的测量,如果一路头就超量程,那么液态晶体就会闪耀。这样就很好的保护了整个换档电路,虽然不能一直测量,可是咱们可以在差别的点上取样,这样对一些特殊电路很是实用(如图8、9、10)。 定见分析与计较 摹拟电压转换 ·放大和衰减部分

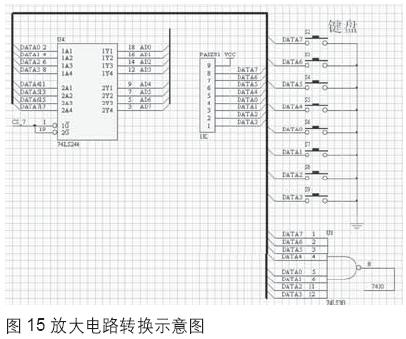

在放大和衰减部分,首要由电阻来确定,放大部分和衰减部分各分两档,衰减倍数分别为50倍,5倍,增益部分分别为2倍,20倍。放大部分电路颠末精确计较获得电阻参量。如图15所示,因为思量到LTC1967的转换电压,以是咱们把量程分别为:10mV~200mV, 200mV~2V,2V~20V,20V~200V,颠末转换后的电压规模都在200mV~4V之间。 ·真有效值的转换

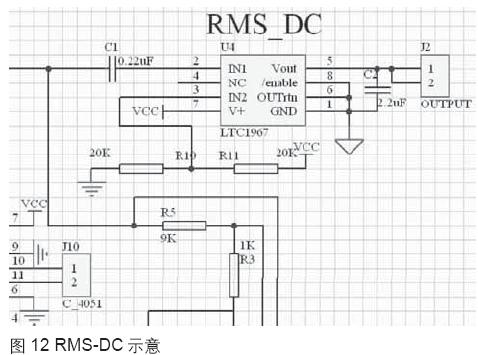

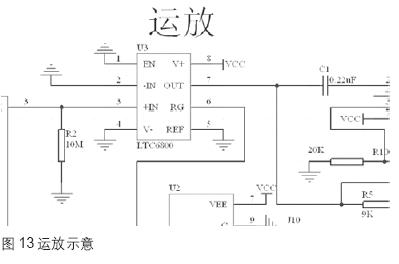

根据其精密度的计较,咱们对LTC1967的参量的选择如图12所标注的参量值一致。使其输入信号为10Hz~100kHz的时辰到达最精。 LTC1967接纳 如图12的典型接法,通过调整外部精调电路电阻,可使总误差大为减小。 为了有效的防止衰减,咱们用LTC6800作为信号放大器,电路图如图13所示,由其单位增益带宽根据经验公式可以得出10Hz~100kHz的通带带宽,并且咱们现实成果也是如此。 电路图及有关预设文件

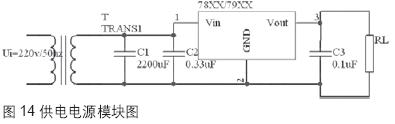

图14是咱们预设的供电电源模块原理图。模块中间部分的稳压块接纳78/79系列的取代(此中的78和79系列咱们分别选取780五、790五、这样使电源分立供电,以尽量减少误差)。思量到电源整个电路系统的功率问题,咱们采取分立供电。 自动量程转换用摹拟开关电路来解决,此过程当中,单片机系统对测量值进行判断选择合适的档位进行电压的测量。在判断过程当中,直到输入待测值在某个档位上时,这个档位的继电器才会闭合,使输入信号进入测量系统。

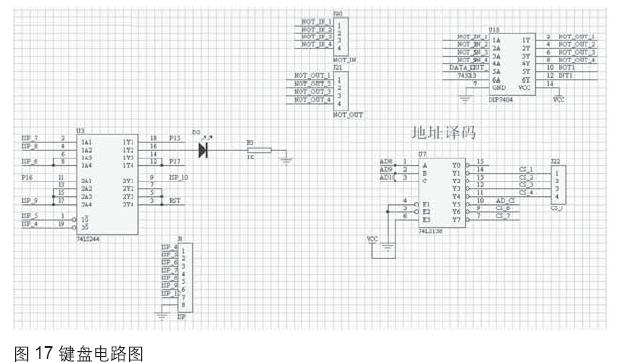

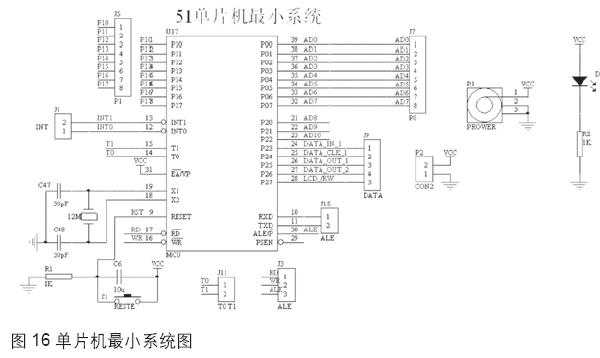

键盘电路(图17) 单片机最小系统(图16) 咱们的单片机最小系统接纳的89C52单片机,由于咱们的I/O 接口不够用,以是咱们用以下电路进行I/O扩大。
实验要领与仪器
实验要领:先用数字示波器对输出信号进行测量,成果可以从测量入眼出波形没有失真,幅值的有效值为1V不变,并且输出的频率可以预置, 即可以用它来校正咱们便宜的交流毫伏表。 在正式实验以前先用便宜的信号输出对其校正,成果和输入现实值同样,咱们就进入实测,用变频电源信号输入实验系统,同时接上示波器,实验成果同样,证实咱们的交流毫伏暗示到达要求的。
实验仪器首要有:变频电源;TDS1012数字示波器;TOP—851编程器;电位差计;仿真器;万用表等等。
实验数据及实验成果分析
为了包管测量系统和输出信号系统的精密度和精确,同时为了减少测量相对误差,咱们颠末实验,获得以下若干组数据,最后用发生器对测量系统进行自校准。测量数据如下:

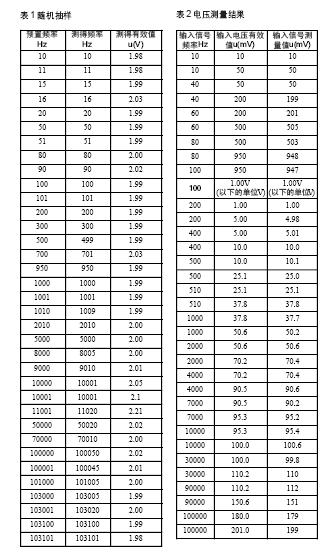

1 先用2v输入进行实验,共随机抽样测得35组数据,列表如表1。 2 对电压测量系统进行电压检验测定,首要由变频电源对测量系统输入信号,测量成果如表2(测量部分为了方便只取三位有效数字)。
误差分析
1 实验系统误差分析
通过上面所说的实验数据,可以得出,电压测量系统的误差规模在±2%±一个字,而信号输出的电压误差规模为<±5%,其输出频率误差在±2%之内,以是当输出信号作为自检信号输入测量系统进行测量时,误差规模在±5%±二个字。
测量系统的误差首要来自变压系统的误差、真有效值转换时的误差和A/D转换后在单片机系统内出现的误差。变压系统首要有比率不可以精确计较,同一时的运气算放大器存在温漂等不确定因素,同时由于真有效值转换的精密度本身就影响测量成果,另外单片机措置惩罚时也存在误差。
2 抗滋扰办法
系统要测量信号有强有弱,最小数量级可达10mV,增益高,很是容易受滋扰和孕育发生自激。是以抗滋扰办法必需做的很好,才能避免自激,减小噪声,提高测量精确度。通过定见分析和实验,咱们接纳下述要领减小滋扰,避免自激。
1.将系统测量电路放入屏蔽盒中进行电磁屏蔽,避免空间高频电磁滋扰,和工频滋扰。
2.模数断绝。由于数字电路有很是大的高频对地滋扰,很是容易对摹拟 电路孕育发生影响。在电路板建造中咱们接纳了摹拟地数字地一点儿接地。

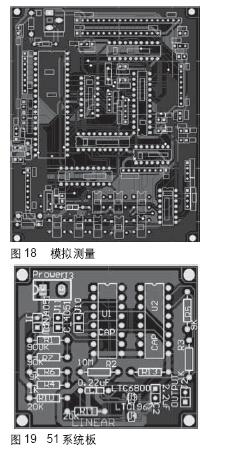

3.电源断绝。由于系统要有 供电,此中继电器的开关噪声很是大,咱们接纳了纯粹的自力电源供电,有效减小对主测量电路的影响。PCB电路板图示于图18、19。 参考文献:
