卫视天线仰角测量器的制作
来源:本站整理  作者:佚名  2011-02-25 08:25:44



  该两用测角器的制作过程和使用方法如下。

  一、材料准备

  1.学生用量角器一只;2.有机玻璃或塑料板一块,尺寸:长5Ommx宽15mmx厚2mm;3.M4mmxl6mm螺栓一根。另配M4mm螺母2只,平垫1~2只:4长约6OOmm、12一14号铅丝l根5.鞋底绳(或尼龙绳)lm长2根

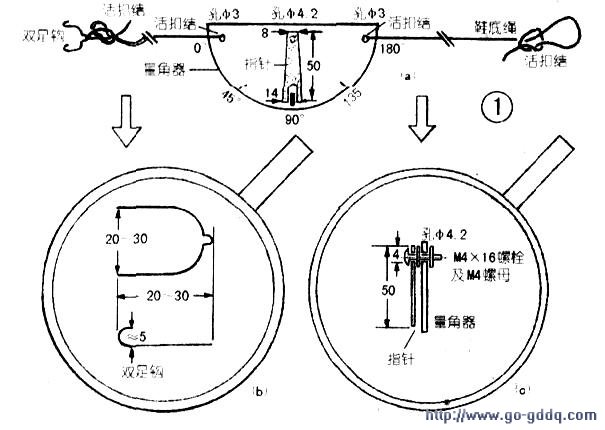

  二、元件加工1.按图la或图1c钻孔;2.按图lb将铅丝弯制成型;3.按图la加工指针。

  三、组装用M4mm×16mm螺栓先套人指针孔内,旋入M4mm螺母,旋至离肩部3~3.5mm处(使指针可自然自由下垂活动即可),接着将螺栓穿入量角器φ4.2mm孔内。在量角器背后套人平垫圈后旋人M4mm螺母井紧固。然后在量角器左右两边φ3mm孔内分别扣系鞋底绳(或尼龙绳)一根。左边一根的另一端扣系铅丝制作的双足钩;右边一根另一端暂时空着(准备以后到现场寻找砖石等重物系于此端)。,至此便携式两用仰角器便制作完成。

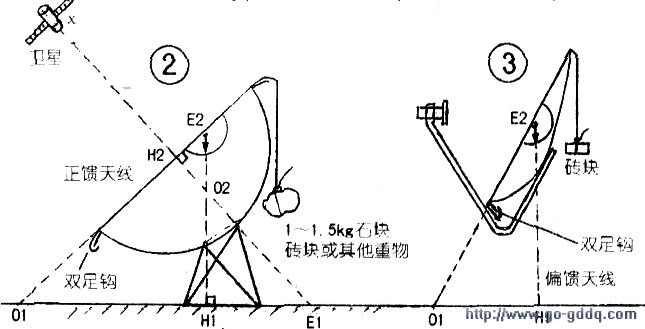

  四、使用先将本仰角器双足钩钩在正馈天线锅前最底部中心处边沿的卷边上,然后将另一端暂空的鞋底绳(或尼龙绳)向上拉直。在锅前最高处中心边沿折弯,向锅届下部拉直,其后下垂部分打活扣结系砖石一块(半截砖也行。重量l—1.5Kg即可),系牢后尽量利用砖块的重最将鞋底绳绷紧、绷直。此时仰角器指针自然下垂指示初角度(见图2)。实践证明。这个角度绝对不可能大于9O°,也就是说。小于9O°_一边的角度即是该正馈天线的仰角。即图2中:∠O2E2H2=∠O2EIH1附几何证明(见图2)。证:在△H2E2O2和△HlElO2中已知:∠O2H2E2=9O°∠O2HlEl=9O°所以∠O2E1O2+∠E2O2H2=9O°(直角三角形的两锐角和等于9OO)同理∠HlElO2+∠H1O2E1=9O°又因∠E2O2H2=∠H1O2EI(对顶角相等)所以∠O2E2H2=∠O2EIHl(两个三角形的两个角分别相等。则这两个三角形即是相似三角形、第三个角必定对应相等)五、仰角器的特点1.体积小、重量轻,便于携带:2.加工方便。

  组装简单;3指针上窄下宽,下垂平稳。且指针下部呈指叉形,指叉中央不阻挡刻度,明晰直观;4.可用于偏馈天线的仰角测量(见图3)。
