摘 要:本文设计了一种基于DTMF 技术的单片机进行远程控制的智能家庭防盗报警器,该系统能利用现有的公共电话网络随时实现异地监控家中的情况,并且家中发生危险情况时能及时将信息传递给主人,具有方便、安全的优点。

　　1 引言

　　随着我国国民经济的快速发展, 人民生活水平的提高, 人们对家庭住房的防盗、防劫、防火设备的重视程度也在不断提高, 所以现代社会有更多的人需要对偷盗、抢劫、火灾、煤气泄漏等事故进行监测和报警。为了有效的保证居民的生命财产安全, 我们设计了一款智能家庭防盗报警系统。该系统是利用无处不在的电话网络进行监控,将AT89S51 单片机、ISD4000 集成语音芯片、HT1602 液晶显示驱动芯片及集成电路组成的双音多频拨号电路等有机地结合在一起, 构成一种功能先进、实用、成本低廉的家庭智能防盗报警器。

　　2 电路组成框图和基本工作原理

　　2.1 电路组成框图

　　智能家庭防盗报警系统是由无线发送/ 接受模块、报警模块、键盘模块、液晶显示模块、语音模块、DTMF解/ 编码模块等构成, 系统硬件总体框图如图1 所示。

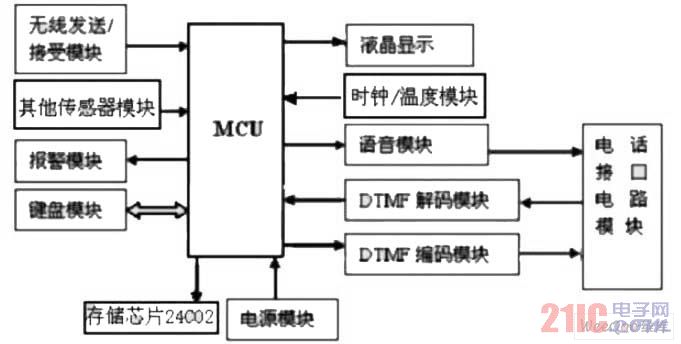

图1 系统硬件总体框图

　　2.2 电路基本工作原理介绍

　　当家中发生警情时, 此时家中设定的无线模块或者其他传感器模块会发出异常信号给单片机, 单片机接受到信号后立即发出现场声光报警信号来威慑侵入者, 同时将单片机自动拨打预先存储在24C02 中的电话号码给主人或者小区物业报警, 以便及时采取防盗措施避免财产损失。

　　当主人在异地想*家中的情况或者遥控家中的电器的开关时, 只需要拨打家中的固定电话号码, 因为该报警系统的电话接口是并联在电话机上的, 若铃声响五次后无人接通(具体次数可由软件设定),则该报警系统就自动模拟摘机, 在主人输入预定的密码后, 就可以*家中的动静以及控制家中电器的关、断。

　　当主人在家无须设防时, 该报警系统还可以显示时钟、温度等等, 还可以设定起床闹铃等多重功能, 这些都可以结合软件和相关芯片来实现。

　　3 系统部分电路功能介绍

　　3.1 MCU模块

　　MCU 器件采用ATMEL 公司生产的AT89S51 芯片,如图2 所示。AT89S51 是一个低功耗,高性能CMOS 8 位单片机,片内含4k Bytes ISP(In-system programmable)的可反复擦写1000 次的Flash 只读程序存储器,具有高密度、非易失性存储技术的特点, 芯片内集成了通用8位中央处理器和ISP Flash 存储单元。

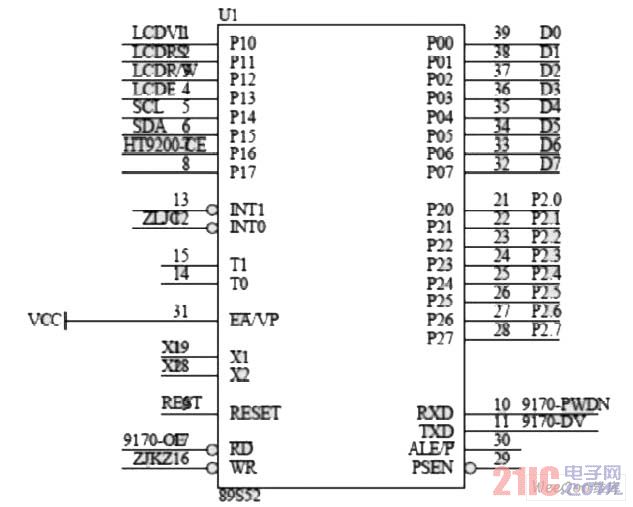

图2 MCU 模块电路图
