<3> 设备驱动程序

　　其实，“总线仲裁器”也可看作一种硬件控制器，只不过它管的不是具体的硬件，而是负责数据的传输。那么它也有自己的设备驱动，封装了总线操作的细节。既然总线是现成的，我们秉承“拿来主义”的原则，甭管它怎么实现的，会用就行。

　　例如，数码管设备驱动要把数据“5”和“显示”命令传给数码管控制器，设计两个函数，由于数据和命令的传递必须经过总线，那么需调用总线驱动函数IOWR(基地址, 偏移量, 数据)，另外，读取寄存器用到IORD(基地址, 偏移量)，这两个函数在<io.h>里。

　　<io.h>的路径是"..aLTErakits ios2_60componentsaltera_ NIOS 2HALinc"。

　　至此，“桥”搭完。

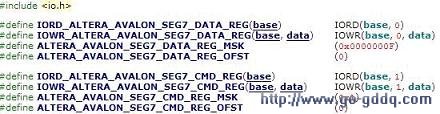

　　函数功能从字面上很好理解。刚才定义两个寄存器时，data_reg在前面，所以偏移量是0，cmd_reg在后面，偏移量是1。××_REG_MSK称 为掩码， Avalon总线 数据接口共32位，但我们设计的data_reg位宽是3，cmd_reg位宽为1，掩码的作用在于告知寄存器宽度，知道就行， 实际上用不着。××_REG_OFST是寄存器内的偏移量，这里同样用不着，先写上吧。

　　OK，我们的数码管设备驱动文件正式出炉了，看看是不是简洁明了很多啊？

　　<4> 硬件抽象层（HAL）

　　设备驱动程序封装的仅仅是对某个寄存器的一次读写操作，功能单一，需要在硬件抽象层再做一次封装。

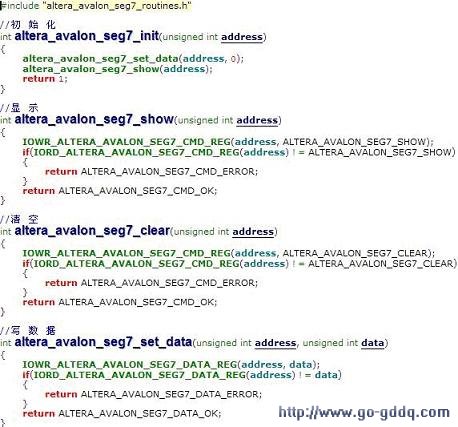

　　直接将这些函数列出来，一目了然，不作多余的解释了。

　　至此，“桥”搭完。

　　接下来在把我们的“数码管控制器”加入sopc builder系统中。

　　现在几乎所有讲nios的书都会提及自定义用户外设，而且用的都是altera官方提供的例子PWM，本文的“数码管控制器”就是照着它依葫芦画瓢改过来 的，呵呵，惭愧惭愧，之所以想改它，一是因为它用的是verilog而不是 VHDL ，而大多数人先接触却是VHDL；二来PWM的显示效果似乎不太明显， 改成数码管显示相对比较有成就感；第三，PWM的逻辑稍微有一点点复杂，我们的重点在于说明怎样自定义外设，当然例子越简单越好。

　　既然是照着PWM原样改的，所以本文工程的结构与之保持高度一致，将其加入sopc builder的步骤也差不多，这里我就不再码字了，各位照着书上做吧：

　　《SOPC嵌入式系统基础教程（周立功等著）》第8章……

　　再接下来，建立一个包含“数码管控制器”的nios系统，并编写应用程序，实现从0到9计数。

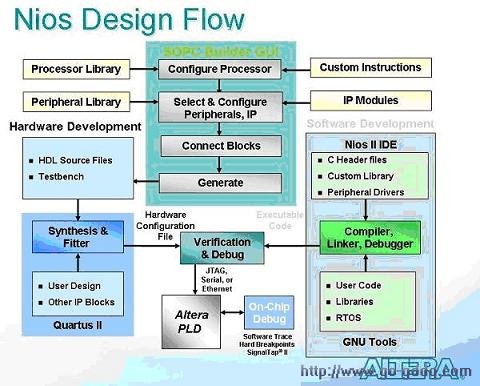

　　贴张官方的nios设计流程图，看起来很漂亮是吧，不愧是altera的东西，大而全而不乱。

　　先说最中间的"SOPC Builder"，它的任务是建立一个“以Nios CPU为核心，以Avalon总线为纽带，将各种硬件设备连接起来”的nios系统；这个系统要在FPGA中运行，所以必须挂靠一个Quartus II工程，用左边的Quartus II进行分配引脚等等工作，生成硬件系统；接着，右边的Nios II IDE就可以在这个硬件系统上设计应用程序了；最后将硬件系统和软件程序分别下载到FPGA芯片上，大功告成。

　　下面step by step

　　<1> Quartus II 新建一个工程名，工程名"DE2_SEG7"。

　　<2> "Tool" → "SOPC Builder" 打开SOPC Builder。

　　<3> "System Name": nios2_system   选VHDL。

　　一个包含“数码管控制器”的最小系统至少由3部分组成：CPU必不可少，RAM存储代码，还有刚才设计的"seg7_avalon"。

　　<4> 加入"Nios II Processor"，选"Nios II/e"，精简型够用了。

　　<5> 加入"On-Chip Memory"，类型选"RAM"，位宽默认"32 bits"，"Total Memory"选"48Kbytes"，等会儿软件要占用四十多K空间。

　　<6> 加入"seg7_avalon"。

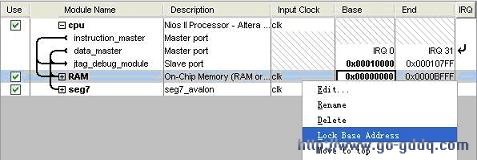

　　<7> 将这三个组件的名称改好看点，然后设定RAM的基地址为"0x00000000"，再右键锁定基地址，如图：

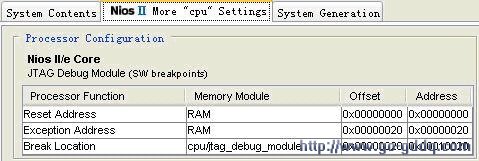

　　为什么要锁定RAM的基地址为0呢？点选第二个选项卡，可以看到"Reset Address"对应着RAM，系统的复位肯定要从地址0开始。

　　<8> 由于刚才人为改动了地址分配，弄乱了，让系统自动再分配一次，当然被锁定的RAM基地址是不会变的。"System" →"Auto-Assign Base Addresses"。最终系统组件列表如下：

　　注意，seg7的地址范围是"0x00010800"→"0x00010807"，占8个地址，nios系统的地址按字节分配，也就是说，每个字节占用一 个地址，数码管控制器中定义了两个寄存器，avalon总线规定每个寄存器占32位（实际上是不是32位它就不管了，反正按最大32位分配），这样两个寄 存器共占去8个字节，自然需要8个地址。

　　<9> 点击"Generate"生成nios系统，回到Quartus II。

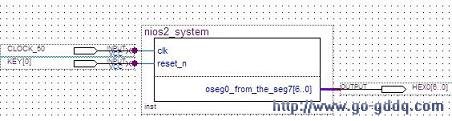

　　<10> 新建一个顶层文件"File"→"New"→"BLOCk Diagram/SchematIC File"，引入nios II系统，增加输入输出引脚。然后，"Assignment"→"Import Assignment"，添加引脚分配文件（在DE2光盘目录下的DE2_tutorialsdesign_files DE2_PIN_assignments.csv），改动顶层文件的引脚名称使其与.csv文件中保持一致。

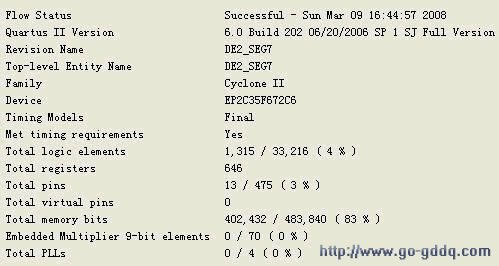

　　<11> 编译，查看编译报告，可见，48K的RAM占用了芯片83%的memory bits，差不多耗光了。

　　<12> 硬件部分已经搞定，关掉Quartus II，打开Nios II IDE，切换到工作目录下。

　　<13> "File"→"New"→"C/C++ Application"，"SOPC Builder System"选择"nios2_system.ptf"（就是刚才Generate Nios II系统生成的东东），再选模板"Hello World"（纯属偷懒 ），顶上的"name"改成"seg_example"，"Finish"。

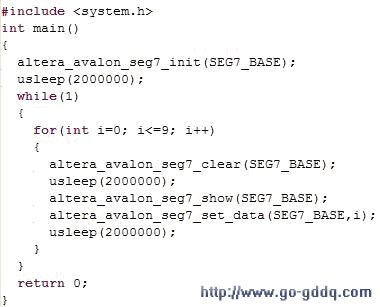

　　<14> 改动hello_world.c，代码的功能为：先初始化数码管，等待2秒钟，再进行0-9的循环，循环过程中穿插2秒钟的清屏。SEG7_BASE的宏 定义在system.h中，实际上就是在SOPC Builder中的seg7_avalon的基地址0x00010800。

　　<15> "Project"→"Build Project"，得到编译报告，软件占用了7K空间……

　　<16> 下载到DE2板上，运行，数码管不停地闪啊闪。

　　 OK，从硬件到软件的一条龙讲完了。
