数字调制信号又称为键控信号, 其调制过程是用键控的方法由基带信号对载频信号的振幅、频率及相位进行调制。这种调制的最基本方法有三种: 振幅键控(ASK)、频移键控(FSK)、相移键控(PSK), 同时可根据所处理的基带信号的进制不同分为二进制和多进制调制(M进制)。多进制数字调制与二进制相比, 其频谱利用率更高。其中, QPSK (即4PSK) 是MPSK (多进制相移键控) 中应用较广泛的一种调制方式。为此, 本文研究了基于DSP的BPSK以及DPSK的调制电路的实现方法, 并给出了DSP调制实验的结果。
1 BPSK信号的调制实现
二进制相移键控(BPSK) 是多进制相移键控(MPSK) 的基础, 2PSK是键控的载波相位按基带脉冲序列的规律而改变的一种数字调制方式。
2PSK信号形式一般可表示为:
用已调信号载波的0相位和π相位分别表示二进制数字基带信号的1和0的相位键控方式, 通常被称为绝对移相方式。2PSK信号的调制框图如图1所示。图2是2PSK信号的软件实现流程图。

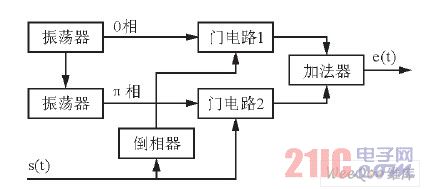

图1 2PSK信号调制原理图

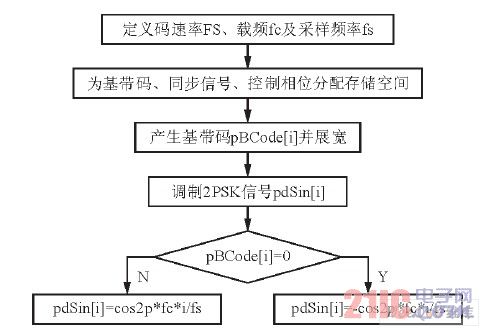

图2 2PSK信号产生流程图
