PassFail 应用--结果分析

　　完成模版的编辑就可以接入信号进行测量了，测试结果需要直观详尽的反应出来，一般频谱仪提供的该功能仅限于给出是否通过（出现Fail点即判定不通过），在检查器件合格与否的应用上该结果就足够了，但当进一步分析出现Fail的原因时，这里给出的信息就显得力不从心了。如图1

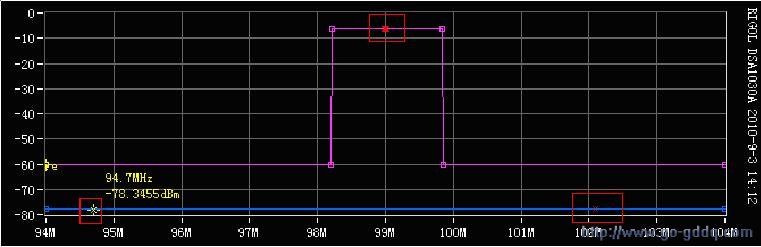

UltraSpeCTRum提供了记录Fail点的方式来显示PassFail测量结果，即所有测量出现的Fail点都被记录了下来如图8中红色矩形框所示。所有出现Fail的点可以通过Mark读数。在这种模式下可以观测Fail点的总体分布情况。

图7基于PassFail最终结果的输出--基于Fail点模式

　　基于上述方式显示结果只关注了Fail点缺少出现Fail点所在轨迹的信息，UltraSpectrum提供另一种观察模式来解决这一问题。如图9所示。同样这里的所有数据（Fail点，出现Fail的轨迹可以使用Mark读数）。

图8基于PassFail最终结果的输出--基于轨迹模式

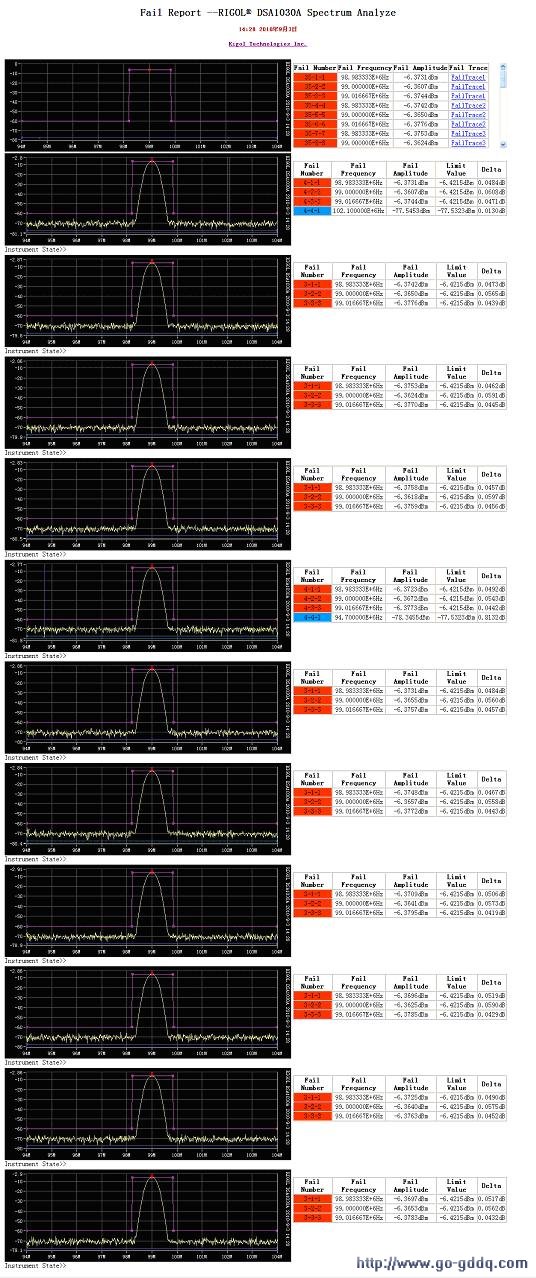

　　另外UltraSpectrum在提供上述功能的基础上还提供了PassFail报告输出功能，可以将上述两种形式下显示Fail结果使用报告的形式都表现出来。

图9PassFail报告形式

　　通过前面的介绍可以看到，UltraSpectrum通过在模板编辑和测试结果显示方式上的改进使得PassFail这一基础功能的易用性得到增强，改善了用户使用频谱仪时的操作环境，使得用户能够更好的关注测量分析结果解决问题，是一种有效地借助PC增强仪器功能的典型案例，是一种有效增值仪器价值的手段。这种功能上的改进可以被推广到其它测量仪器( 示波器 、万用表等)。

　　参考文档

[1]《DSA1000编程手册》（中文）
[2]《DSA1000A编程手册》（中文）
[3]NI-VISAHelp　　
