LabVIEW2010的分析和报表特性
来源:本站整理  作者:佚名  2011-03-18 08:14:17



  概览

   LabVIEW2010 包含数百个信号处理与分析函数,可以对您的测量数据进行更好的分析,利用LabVIEW2010的 报表 生成函数可以对分析结果进行总结和整理,从而能更好地呈现出来。

  目录

1.在线分析与报告
2.生成报表和保存数据
3.使用LabVIEW2010和 DIAdem2010 进行 离线分析 与报告
4.试用LabvIEW2010和DIAdem2010

  在线分析与报告

  在线分析与报告是一个术语,指在数据采集应用中集成数据处理或者报表生成功能。当您从一个函数采集数据,比如DAQ助手,您可以简单地把数据连线至分析函数块,采集的数据就会被分析。

使用LabVIEW的<a target=数据流编程" src="/article/UploadPic/2011-3/201131881418688.jpg" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

图1.使用LabVIEW的数据流编程,在线分析和报告与数据采集集成在一起。

  LabVIEW2010包含数百个工程领域专用的分析与数学函数,这些函数都是LabVIEW内置的。表1总结了很多内置的分析函数。通过LabVIEW工具包和模块可以找到特殊领域使用的分析函数。

LabVIEW数含上千个内置的工程领域专用分析函数
表1.LabVIEW数含上千个内置的工程领域专用分析函数。

  LabVIEW2010对一些分析函数进行了改进,同时也增加了新的分析函数,这些函数主要用于高级信号滤波、波形生成和处理,从而进一步扩展了LabVIEW的在线分析能力。表2展示了LabVIEW2010中的一些新的或改进的分析函数。

通过改进以及增加新的分析函数
表2.通过改进以及增加新的分析函数,LabVIEW2010进一步扩展了LabVIEW的在线分析能力。

  MathScript节点

  通过MathScript节点,您可以导入现有的.m文件至LabVIEW图形化编程环境进行混合编程,在数据流编程模式下也可以利用基于文本的数学函数的优势,这样就可以重用已有的基于文本的数学函数。这个节点兼容实时系统,也就是说您可以将内嵌.m文件脚本的LabVIEW代码无缝的部署到NI的实时硬件中,实现实时操作系统中的分析功能。

  关于在LabVIEW中集成自定义.m文件的更多信息请访问:使用LabVIEWMathScript实时模块将文本架构的数学程序部署至实时硬件

  DLL库与.NET程序集

  使用LabVIEW的调用库函数节点,可以在您的LabVIEW代码中调用共享库,比如DLL(Windows),或者Framework(MacOSX)。

  您也可以使用LabVIEW的.NET构造器节点调用.NET程序集,然后调用.NET对象的类定义的方法和属性,最后导入或者导出.NET对象的数据。

  生成报表和保存数据

  LabVIEW2010中的报表生成选板包含底层VI和若干ExpressVI,这些可以帮助您配置和创建包含VI文件或者数据采集和分析结果的报表。使用这些VI,在数据采集和分析的同时就可以生成文本或HTML类型的报表。您既可以保存报表至文件,也可以通过编程把报表发送到本地或网络上的打印机。

  如果您想创建更高级的在线报表,可以使用用于MICroSOFtOffice的LabVIEW报表生成工具包,它扩展了在MicrosoftWord或Excel中编程创建报表的功能。

用于MicrosoftOffice的LabVIEW报表生成工具包可以让您在MicrosoftWord或Excel中创建更高级的报表

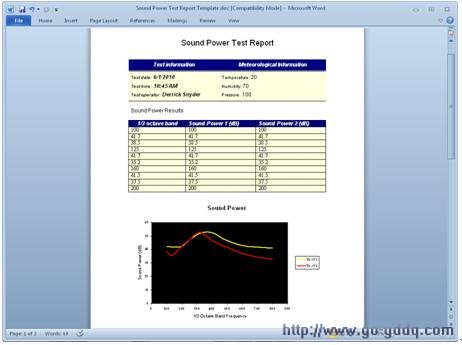

图2.用于MicrosoftOffice的LabVIEW报表生成工具包可以让您在MicrosoftWord或Excel中创建更高级的报表。

  在LabVIEW2010中,您可以将表格、数组、波形图表和波形图中的数据输出至软件,比如NIDIAdem或者MicrosoftExcel。在将LabVIEW中的数据导出后(通过保存到文件或从波形图表导出的方式),您可以利用专业的后期处理软件,比如DIAdem,对测量数据进行交互式的图形化显示,分析,或者创建、导入和导出所见即所得(WYSIWYG)的报表模版。

在LabVIEW2010中

图3.在LabVIEW2010中,您可以使用DIAdem的WYSIWYG报表编辑器手动或者编程导出图形或图表中的数据。

  LabVIEW的函数可以将数据保存为各种格式,包括文本(txt),逗号分隔值文件(CSV),以及更灵活的高性能文件格式,比如技术数据管理流(TDMS)

  使用LabVIEW2010和DIAdem2010进行离线分析与报告

  对于数据采集和处理这个复杂应用来说,您也可以把它分成两个简单的部分,也就是数据采集部分和数据处理部分,在这种架构下,对其中一个部分进行改动或添加不会影响到另一部分。

离线处理将数据采集与分析报告分离开

图4.离线处理将数据采集与分析报告分离开,这种方法更加模块化,也更容易扩展。
