使用LabVIEW 2010实现更高效的测量
来源:本站整理  作者:佚名  2011-03-18 08:14:22



  目录

 1. MAX
   2. NI- DAQmx 驱动软件
   3. 定制前面板
   4. 范例查找器和LabVIEW社区
   5. 采集、分析和记录数据的最简单方法

   LabVIEW 2010是一个图形化编程环境,可以轻松地使用任何传感器在任何PC总线上进行测量。和基于文本的传统编程语言相比,LabVIEW能够帮助你更高效地采集数据,无论是简单的温度测量,还是具有1万个通道的复杂系统的数据捕获。

  LabVIEW程序被称为 虚拟仪器 (VI)。每个VI都包括一个前面板和一个程序框图。前面板相当于用户的操作界面,可以在上面放置按钮、开关、图形、表格等各种控件。

LabVIEW的前面板作为用户的操作界面

图1. LabVIEW的前面板作为用户的操作界面,可以使用按钮、旋钮、图形和图表等控件进行定制。

  在程序框图上,你可以开发图形化的代码对测量数据进行采集和分析,也可以实现代码的衍生和重用,以及和前面板控件的交互。

在程序框图上

图2. 在程序框图上,你可以编写包括节点、连线和循环结构的图形化代码。

  数据采集应用一般包括信号采集,在前面板的图形或图表中显示数据,以及保存数据至文件。在LabVIEW中,可以很容易的实现这些功能,而且其配置和创建都很有特点。

  MAX

  NI的所有数据采集(DAQ)设备都包含Measurement & Automation Explorer (MAX),一个配置和测试工具。MAX的功能包括:

 * 使用交互式的测试面板对数据采集硬件进行配置和测试
    * 查询设备管脚和说明文档
    * 创建虚拟通道

  测试面板

  MAX可以显示连接到电脑上的所有数据采集设备。在MAX中,你可以打开设备的测试面板,并使用它来验证信号连接是否正确,以及实时观察具体的信号值(如图3所示)。

在MAX的测试面板中

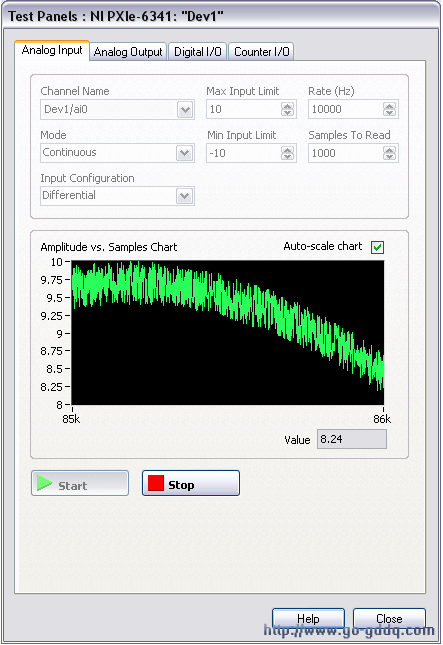

图3.  在MAX的测试面板中,你可以测试数据采集设备的功能以及验证信号连接。

  设备管脚

  在MAX中,右击数据采集设备,选择“设备管脚”,就可以立刻查看设备的模拟、数字和计数器通道对应的端子(如图4所示)。

使用MAX可以快速查询设备管脚

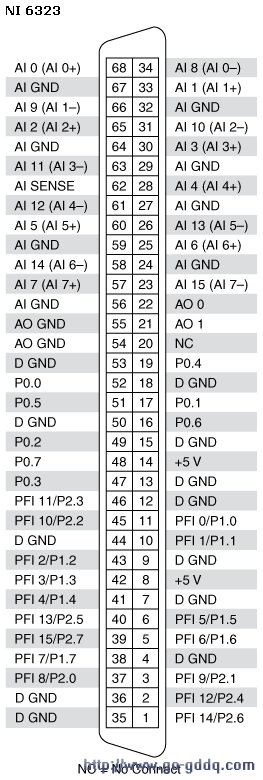

图4.  使用MAX可以快速查询设备管脚。

  虚拟通道

  在MAX中,可以建立虚拟通道来映射配置信息到设备上某个特定的物理通道,比如缩放系数和输入限制。MAX具有很多虚拟通道测量类型,包括压力、力和力矩(如图5所示)。通过使用虚拟通道,你可以快速地将原始电压转换成工程单位,比如牛顿或磅/平方英寸。

你可以使用MAX来建立虚拟通道
图5. 你可以使用MAX来建立虚拟通道,并设定参数,比如缩放系数、输入限制和工程单位。

  NI-DAQmx驱动软件

  NI的所有数据采集设备都包含NI-DAQmx,一个综合性的硬件驱动,包括DAQ助手和底层应用编程接口(API)。
DAQ助手

  DAQ助手是一个基于对话框的向导,可以在MAX或LabVIEW中访问,使用它可以创建虚拟通道和测量任务,而且不需要编程。

DAQ助手可以帮助你快速地采集或产生数据

图6. DAQ助手可以帮助你快速地采集或产生数据,而且不需要编程。

  NI-DAQmx API

  虽然DAQ助手提供了快速简单的方法用于采集或产生数据,并且不需要编程,但更多的高级用户可能需要增加灵活性和底层控制,对他们来说,光有DAQ 助手是不够的。NI-DAQ驱动提供了综合性的API,包括基本和高级的函数,可以用来控制诸如定时、同步、数据处理和执行控制等的参数(如图7所示)。

 使用NI-DAQmx提供的API来指定高级参数,比如触发和同步
图7. 使用NI-DAQmx提供的API来指定高级参数,比如触发和同步。
