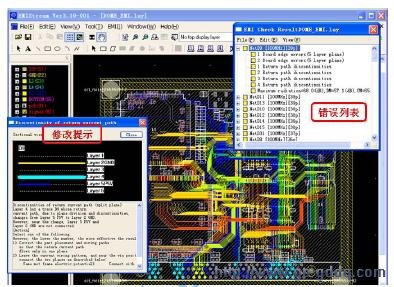

C:检查结果以对话框的方式显示出来，按照网络的 EMI 问题的严重程度从上到下逐一列出，打开每一条出错网络，将列出全部EMI出错信息（错误列表），有的出错信息还会显示修改提示，最后列出该网络的最大辐射值以及差模辐射共模辐射值；同时该网络在 PCB 版图上将高亮度显示，所有错误用红圈在网络上标出。

　　例如，第一个错误提示该网络没有完整的电流回路，点击该错误，画面放大显示并用红圈标示错误的位置。同时弹出对话框，图示错误的原因，并给出几个修改建议：

　　建议1：修 改导线的路径避免跨不同NET的铜箔，导致参考平面不完

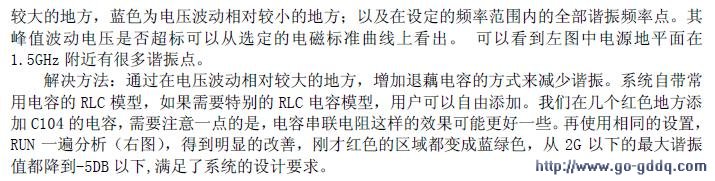

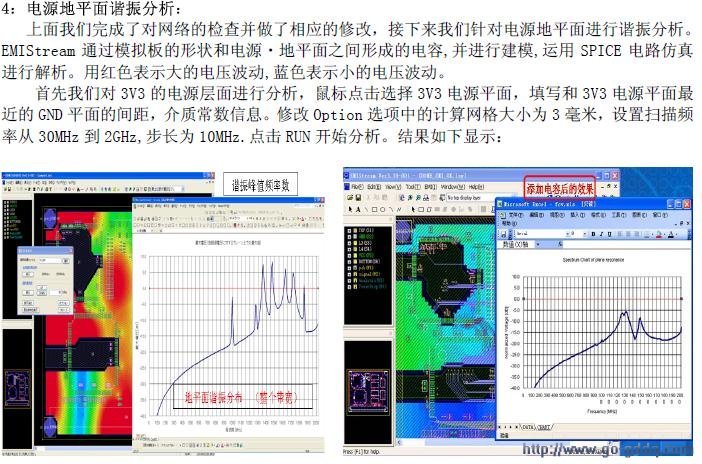

　　三． 总 结

　　 印刷电路板 的 EMI 问题是一个非常复杂的问题，需要用各种方法来综合处理，通过该案例的分析，我们发现：

􀁺 EMIStream 工具和 PCB 设计工具联合使用，可以大大提高设计效率
􀁺 可在 PCB 设计阶段发现并解决 EMI 问题，减少反复修改的次数，节约成本
􀁺 与通常的 SI 分析工具相比，不需要 IBIS 模型，不是对一个网络而是对全部网络进行分析，一分钟出结果。
􀁺 可以立竿见影的帮助 PCB 工程师，帮助改进布局布线策略，减小电路板的 EMI 干扰的发射。
􀁺 有效地提高设计质量，缩短设计周期，加快产品上市时间
