基于感光印刷电路板的PCB设计与制作方法
来源:本站整理  作者:佚名  2011-10-11 09:09:40



  日前,由美国Vplex公司最新研制的基于感光印刷电路板的PCB制作技术,成功地解决了困扰电子工程师多年的难题--开发制作印刷电路板费用高、周期长的问题。基于该技术的PCB制作装置在很多大、中专院校中已经开始使用,本文结合作者成功的制板经验,以感光印刷电路板为基础,介绍PCB的设计与制作方法。

  制作设备

  设计时应具备以下设备:(1)PC机;(2)激光打印机;(3)紫外绂曝光机;(4)显影液;(5)三氮化铁;(6)感光印刷电路板;(7)菲林纸;(8)设计软件Protel99SE。

  设计与制作步骤

  运用Protel99SE软件平台完成电路原理图设计,然后按照下列步骤进行PCB的设计与制作。

  1、新建PCB文件

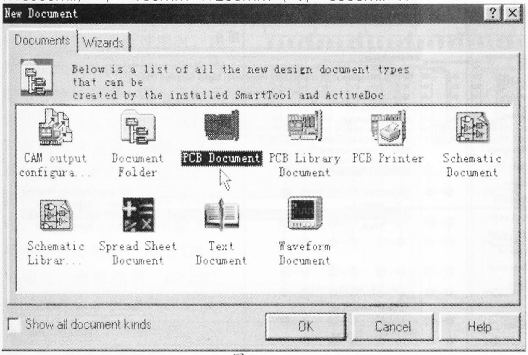

  执行菜单命令lFilel-[Newl,出现如下图所示的对话框,选择PCBDocument图标,点[OK]后,印生成新的PCB文件。

  2、设置PCB尺寸

  设计者根据自己的实际情况设置PCB尺寸,一般实验室所用的PCB尺寸为150mm×1OOmm(即4000mi-I×6000mil);和150mm×200mm(即6000mil×8000mill两种铺铜板。如下图所示,选择KeepOutLay-er层,在该层画PCB板,注意一定要在KeepOut-Layer层,否则尺寸设置无效。

  如图所示:

  3、导入网络表

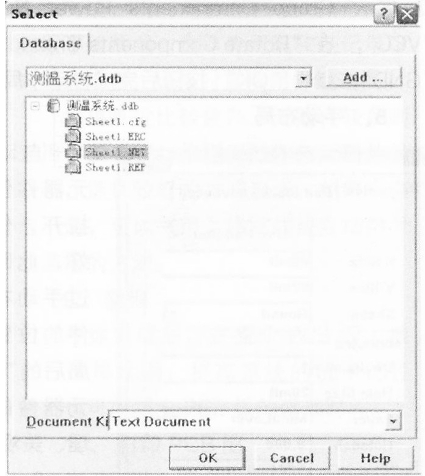

  执行菜单命令[De-signI-ILoadNetsl,在跳出的对话框中点击“Browse”按钮,跳出对话框如下图所示,

  如图所示:

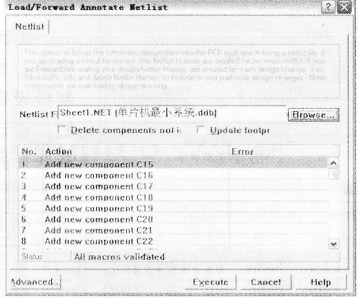

选择要导入的网络表文件,然后点击“OK”按钮。如果导入的网络表信息正确,如下图所示,出现“AIImacrosvalidated”的提示,点击”xecute”按钮,即成功将元器件导入到了PCB文件中;如果导入的网络信息有错误)则出现“Nerrorsfound”的提示信息,表示在导入网络表时出现了N个错误,设计者可根据错误提示对电路原理图进行相应的修改,最终消除所有错误,完成网络表的导入步骤。

       如图所示:

  4、自动布局

  导入网络表信息后,所有元器件被排列在一起,设计者可以通过人工调整元器件的位置完成手工布局;也可以通过白动布局,执行菜单命令[Tools]→[AutoPlace-ment]→[AutoPlacer],出现如图5所示的对话框,在对话框“GroupComponentsPowerNets”中填入“VCC”,在“RotateComponentsGroundNets”中填入“GND”,点击“OK”按钮后完成自动布局。
