用Protel99SE实现脉冲电路的仿真
来源:本站整理  作者:佚名  2011-03-22 16:08:48



   Protel 99SE 的模型文件存放在Design Explorer 99 SEModel.ddb 仿真 文件中。首先在此数据库中创建文件夹TTLGATE,再创建文件T1000.ckt。SpICe语言规定子电路的扩展名为 ckt。根据图1按Spice模型文件规范编写此文件是一种较烦琐的事情,未能体现Protel的优点。下面介绍一种简便方法:将图1中的节点e的标号"e"去掉,并在此节点上放置接地符号(0),单击Simulate/Create Spice Netl ist按钮,系统会自动生成Spice网表文件T1000.nsx。将文件中的注释行和命令行删除,将节点0改为节点e,在文件的最前面添加一行子电路命令语句:.SUBCKT T1000 a b c d e,将文件的最后一句由.END改为.ENDS T1000(子电路结束语句),最后将此文件内容复制到新建的子电路模型文件T1000.ckt之中。得到的新器件的模型文件如下所示:

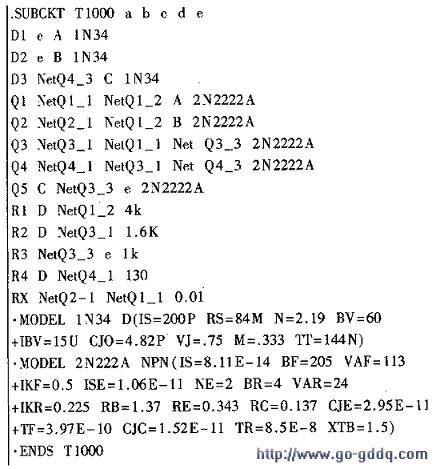

新器件的模型文件

  修改后的模型文件需重新启动一次系统才能生效。

  通过以上几步即建立了可用于仿真的新器件T1000(T1000系列四二输入与非门),用同样的方法可创建其它门电路及其仿真模型。

  2 用新建的器件模型仿真调试对称式多谐振荡器

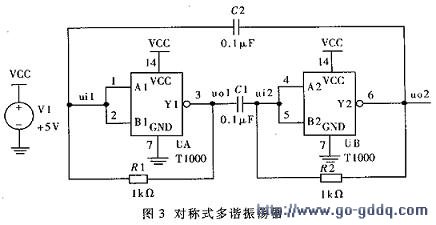

  由与非门构成的对称式多谐振荡器如图3所示。图中的与非门T1000就是新建的器件。电路的绘制必须符合Protel99SE仿真电路图的规范。

由与非门构成的对称式多谐振荡器

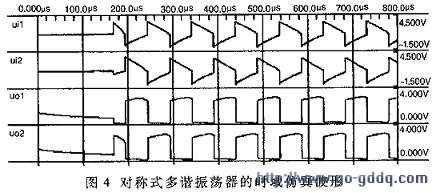

  在仿真设置对话框中选择仿真类型(瞬态分析)并完成仿真步长(尽量小一些为好)及收集信号等设置,单击RUN按钮,得到仿真结果如图4所示。由图可测出振荡周期约为98.768μs(启动测量光标测量),与理论计算及硬件实验结果相符,其它指标也与理论分析及硬件实验结果相符。

脉冲电路的仿真

  新建的电路模型不仅可用于 脉冲电路 的仿真与调试,它同样适用于组合电路和时序电路的仿真与测试,比Protel99SE仿真库中的门电路模型有更广泛的适用性。当然,模型的精度对仿具的精度有较大的影响,要提高精度,则要对子电路进行测试并调整元件及参数使之满足要求。
