一款红外线发射与接收电路
来源:本站整理  作者:佚名  2011-03-23 17:26:06

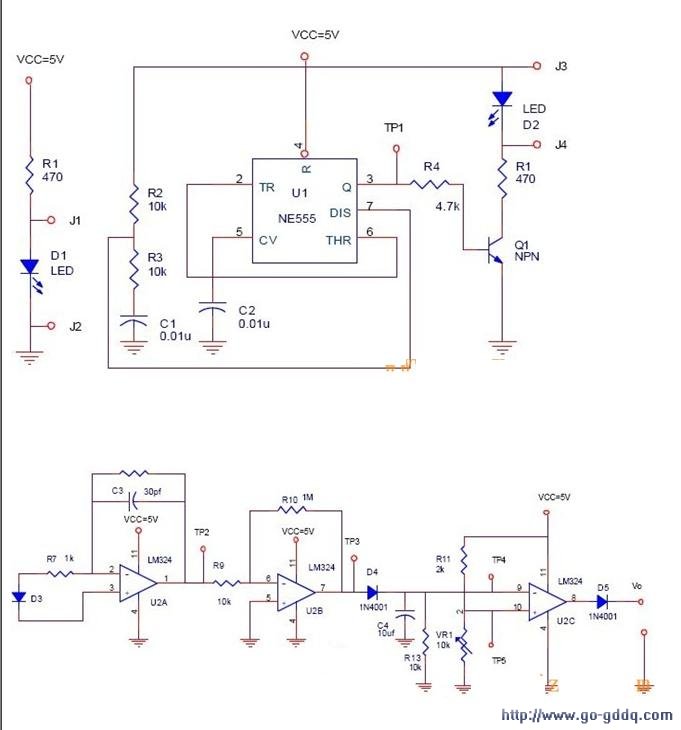

  本电路为简易型红外线发射与接收电路,如上图所示,为红外线发射电路,555接成无稳态振荡器,其周期及频率计算如下:

  周期T = 0.69(R1+ R2 )C1R1,R2代入10K,C1代入0.01uf得周期T = 0.69(10K + 2×10K) ×0.01uf = 207 uS

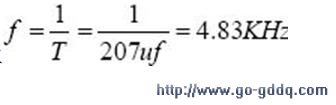

        频率

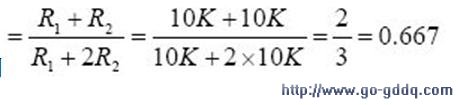

      工作周期

  下图为红外线接收电路,U2A为270倍的反相放大器,C3做为高频衰减之用,可在TP2测出较小的红外线信号,U2B为100倍的反相放大器,可在TP3测出较大的红外线信号。放大倍数计算如下:

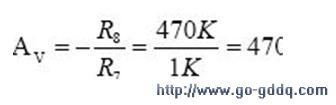

        U2A放大倍数:

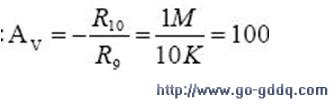

  U2B放大倍数:

  两个反相放大器共放大27000倍,D4与C4为整流滤波之用,当接收到红外信号时,TP4为高电位,没接收到红外线,TP4为低电位,使用U2C做为比较器,调整VR1改变比较器的位准,则可输出符合数位电路所需的高低准位要求,配合计数器即可做为物体计件器。当物体经过红外线发射端与接收端之间,则比较器输出电位高低变化一次,则计数器计数值往上加1,如此一来,这个电路就能计算物体通过的数量。
