一款红外无线报警器的制作
来源:本站整理  作者:佚名  2010-07-13 09:58:46



  本文向读者介绍一例具有实用价值的红外无线带摄像功能的家用报警器。电原理图是根据印制板布线图而画,以方便读者自制。

  一、工作原理
   本机由红外探头、室内报警组成,由摄像头及电视完成显示功能,红外探测电路见图l,接收电路见图2。

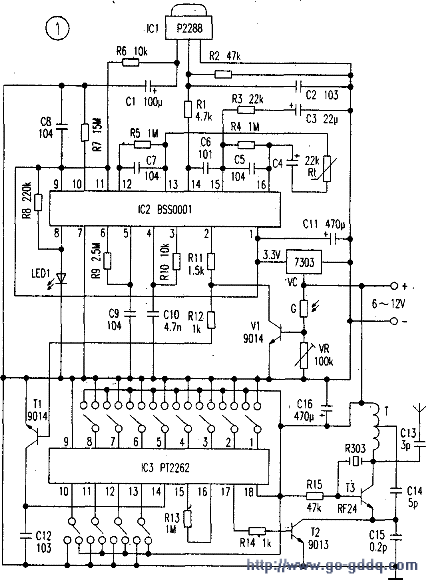

  由ICI探测到人体发出的微弱红外线信号送到IC2的(14)脚进行第一级放大,由(16)脚输出经C4、热敏电阻Rt进人(13)脚进行第二级放大;R2、R3、Rt为增益调节,放大后的信号经内部比较器进行逻辑计算,由(5)、(6)脚外接RC振荡器提供时基信号,延时后由(2)脚输出有效的定时电压触发IC3数字编码集成电路,并由T3向空间发射编码信号,其发射频率为315MHz。热敏电阻Rt起温度补偿作用以调节冷热天气变化时对探测距离的影响,此电阻尤为重要不可省略。

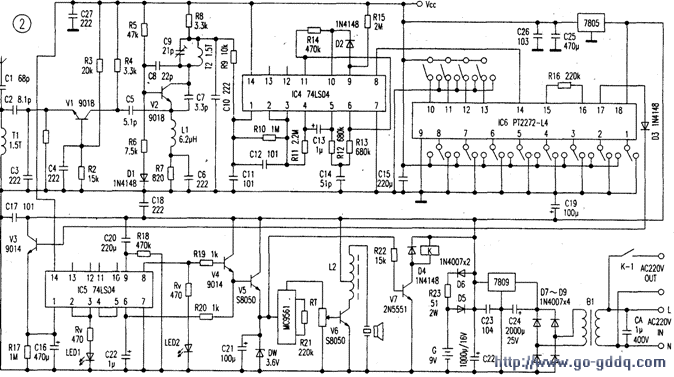

  第二部分是接收电路,采用灵敏度较高的超再生检波电路(其工作原理已在众多电子报刊介绍过),由红外探头发射出的数字编码信号由接收电路接收,经放大整形后触发解码集成电路PT2272,经解码后由(18)脚输出高电平去控制其延时报警电路;同时继电器吸合输出220V交流电压供给显示器、亮灯、摄像等工作。

  第三部分即显像部分,摄像头选用超微型带红外夜视的,其工作电压多数为9V。可采用电视内12V电压经78L09稳压后得到。


  二、元件选择
    ICl选用低噪声红外探测元件P2288:IC2选用红外专用微功耗集成电路BSS0001:IC3、IC6是配对专用编码集成电路:PT2262、PT2272-L4;IC4、IC5选用74LS04或HT4069均可;R303为晶振;Rt选用负温度系数的热敏电阻;其他元件可以按电路图选择;电源变压器B1应选功率在5W的优品。

  三、调试
    本机调试较为简单,红外探测部分只要按图排版无误一般无须调试,只需把数字码及地址码于接收部分编好对码即可。
