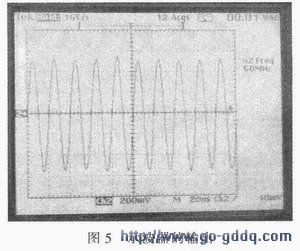

例程中，将update信号设置为手动，通过频率控制singletone profile0写入频率控制字0X0CCC_CCCD，此数字转换成十进制为21474836 5，代入频率控制字的公式，计算出频率为50 MHz。使用示波器测量观察，如图5所示。

    图中，横坐标为时间t，单位为纳秒(ns)，纵坐标为电压幅度(A)，单位为毫伏(mv)。可以看出，输出波形的频率为50 MHz，与初始设定值一致。由此可见，程序符合设计要求。

3 结束语
    FPGA对AD9910的控制是通过对其各个控制寄存器进行相关设置来实现的。随着FPGA的广泛应用，以及更快的数据处理速度，基于FPGA+D-DS的方案对于频率源的设计与实现具有工程实践意义，而且还将在更多的领域得到应用。
