4 LS7266R1的应用
4．1 硬件电路设计

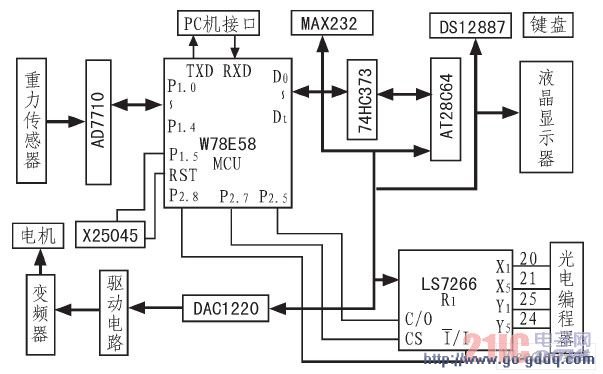

图2为LS7266R1在电子式万能材料试验机中的硬件设计原理框图。采用华邦的W78E58B高性能单片机，24位ADC7710转换器，24位DAC1210转换器，24位LS7266R1计数器，8 KB Flash RAM存储器28C64，内置锂离子电池的DS12887时钟，串行接口芯片MAX232，带看门狗的非易失性存储器X25045等组成。通过三总线(数据、地址、控制)与LS7266R1求积计数器相连，输出2路脉冲分别送到X和Y通道计数。
图2 硬件原理框图
图2中，W77E58B 80C51系列的单片机，有40引脚，256字节的RAM和36 kB的Flash EPROM快闪存储器，可多次编程写入，有两个全双工串行口，有12个中断源，执行速度是标准8051的1．5～3倍。AD7710采用∑-△转换技术，可实现最高24位无失码性能，±0．001 5％非线性度。内有可编程增益控制器和数字滤波器处理器。是一款适合低频测量应用的完整模拟前端，可直接接受来自应变计或传感器的低电平信号，并产生串行数字输出。DAC1220是一种适合于过程控制场合的低功耗D／A转换器。它采用△-∑转换技术，实现了20位线性转换。通过内置的满度、零点和线性修正寄存器，可以自动进行校准功能，保证了转换的准确性。28C64RAM：8K字节的Flash RAM存储器，数据可长期保存MAX232标准RS-232通信器件，可连接两对收／发线，把UART的RXD和TXD端TTL／CMOS电平转换成RS-232电平。X25045是串行非易失性存储器，带有看门狗功能，可用于监控单片机是否正常运行，同时还具有上电复位、保存参数、电压监测的功能。DS12887为并行时钟接口芯片，内有锂电池，可保存100年的日历时钟，用于每分钟的数据更新。
4．2 系统软件设计

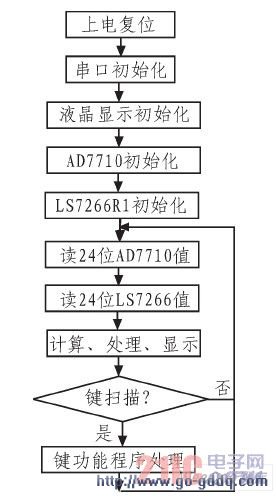

图3为主程序软件流程图。该系统软件主程序包括串口初始化、液晶显示初始化、24位AD771O初始化、LS7266R1初始化、读24位AD7710值、读24位LS7266R1计数器值、计算、处理、显示以及键扫描程序等。
图3 主程序软件流程图
