4．3 接口软件设计

　　LS7266R1在电子式万能材料试验机应用中，首先要对LS7266R1进行初始化设置，初始化设置过程是这样的：写入控制字到XIOR或YIOR寄存器中，控制A／B输入停止工作；写入控制字到XRID或YRLD寄存器中，复位BT，CT，CPT，S，BP状态值；写入控制字到XBLD或YRLD寄存器中，复位E和CNTR状态值；写入计数器初始值#00H到XPR2 XPR1XPR0或YPR2 YPR1 YPR0预置寄存器，把初始值传送到CNTR计数器中；写入控制字到XIDR或YIDR寄存器中，使能INDEX位；写入控制字到XCMR或YCMR寄存器中，选择X1，Normal count工作方式；写入控制字到XIOR或YIOR寄存器中，控制A／B输入启动工作。其次读取LS7266R1计数器过程是这样的：写入控制字到XBLD或YRLD寄存器中，重新复位BP指针，读XFLAG或YFLAG标志寄存器；写入控制字到XRLD或YRLD寄存器中，传送XCNTR或YCNTR计数器值到XOL或YOL输出寄存器中，读取XOL或YOL输出寄存器的值到W78E58B单片机内的RAM单元中，然后进行运算处理。

　　5 试验机上位机软件设计

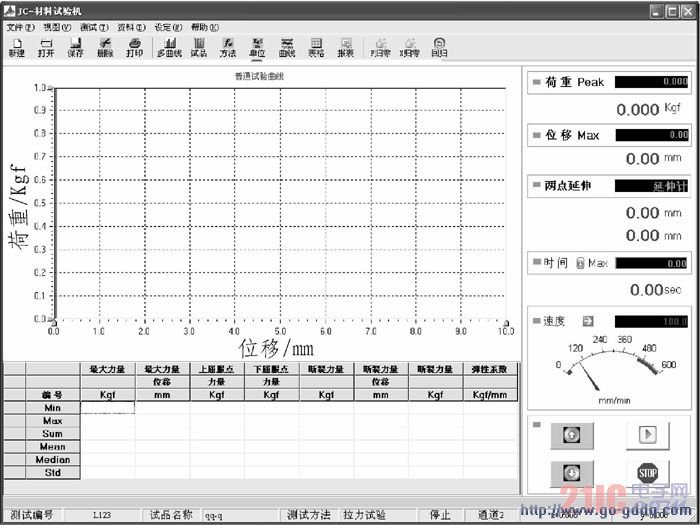

　　材料试验机系统带有功能强大的上位机软件，可实现独立完成材料试验控制或通过PC机串口命令完成材料试验控制两种方式。上位机采用面向对象程序设计VB语言进行设计，可以实现试品资料、数据显示、曲线显示、报表设置打印、多种测试方法、数据再分析等模块，实现打印、测试、统计、单位切换(F／X)、传感器通道切换、机台上行、机台停止、机台下行、回归位移零，多段校正等功能。通过上位机软件可实现机台的速度和位移控制，实时显示当前的压力数据、位移数据、力量及位移峰值。断点停机控制、定荷重控制、定位移控制、力量保持控制、自动回归控制等控制和测量方式。具有统计查询功能研究，记忆最近10次／个同一批次试样测试结果(力量、位移)，统计、查询每次测试结果。试验机软件实现功能画面之一如图4所示。

图4 试验机软件图

　　6 结束语

　　本文从LS7266R1结构原理入手，讲述了该芯片的功能特点，使用方法。重点以LS7266R1与单片机W78E58B的硬件接口电路和软件编程设计过程为例，讲述了LS7266R1在电子式万能材料试验机中的应用方法。本文的创新点是巧妙地把力量传感器，位移传感器等机械运动状态的压力或拉力以及位置坐标，变成了电压信号和电脉冲数字信号，供A／D测量和LS7266R1计数，从而实现了对电子式万能材料试验机的测量和控制。实现独立完成材料试验控制或通过PC机串口命令完成材料试验控制方式。
