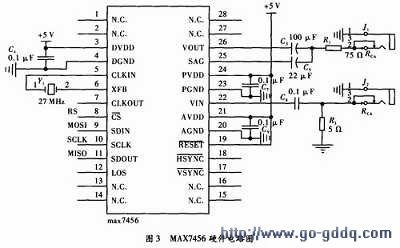

每个单片机控制一片视频叠加芯片，SPI通信方式采用单主机单从机的配置模式，在设计中，将单片机的4个引脚P1.4(＼SS)、P1.5(N-OSI)、P1.6(MISO)、P1.7(SCLK)分别和MAX7456视频叠加芯片的对应端口相接。为了方便观察与调试，设置单片机电源指示灯，通电红指示灯亮。在单片机引脚上加了一个端口指示灯，当单片机下载程序时，指示灯红、绿灯闪烁。当单片机程序运行正常时，指示灯绿灯正常闪烁。图3所示给出的是MAX7456的硬件电路。

3 系统软件设计
    为适应对多种目标在各种环境下的瞄准射击，可用十字分划瞄准射击。轻武器视频电子枪瞄准叠加与普通视频字符叠加的关键区别就是，叠加分划线要进行可控二维满屏移动，分划线能在水平和垂直方向进行移动。在分划线移动时，由于图形是以字符的形式存储和显示，所以，为了实现分划线按像素移动，需特别注意软件的实现。设计主要包括：PC机的软件设计和单片机软件设计，它们共同完成十字分划瞄
准线、相关字符提示信息以及传感器获取信息的叠加。PC机软件主要完成对MAX7456字库点阵信息的编码，字符信息的更改，字符、十字分划线位置的移动，以及对系统的管理。单片机程序是系统软件的重点，主要实现修改字符串、显示字符串、清除字符串、十字分划线的全屏移动等功能。如图4所示。

3．1 修改字符串
    MAX7456芯片的字符存储器中存储256个字符信息，当需要更换叠加信息时，通过修改字符串程序，将PC机产生的字库点阵信息写到字符存储器中，写完后打开显示使能


     }
