基于NI Multisim 1O的函数发生器设计与仿真
来源:本站整理  作者:佚名  2011-04-02 16:53:44

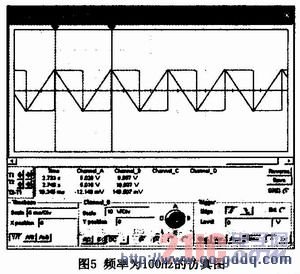

    接通电容C1,f0的范围为10Hz~100Hz,调节Rp1可实现f0的连续变化,由模拟示波器可得仿真结果如图5所示。

    Rp1取0kΩ时,由图5可见T=T1-T2约为10ms,则f0=100Hz,当Rp1取最大值50k Ω时,由图6可见T=T1-T2约为100ms,则f0为10Hz。实现了方波幅值为±5V,三角波幅值为±10V,且f0在10Hz~100Hz内连续可调。



    接通电容C2,Rp1取0kΩ时,则由图7可见T=T1-T2约为1ms,即f0=1kHz,当Rp1取最大值f0=100Hz和前面图5一致。


3 结束语
    文章基于NI Multisim 10设计了一次、二次以及方波。三角波函数发生器,代入参数进行了理论计算与仪器仿真,仿真结果与理论计算相符。元件的选择和参数的设置对设计函数发生器至关重要,而使用Multisim仿真软件,不但能随时切换参数和调用合适的元件还可以直观地观察设计结果,给电路的设计带来了方便。


上一页  [1] [2] [3]
