需要注意的是单片机的31脚一定要接高电平，不然单片机不会读片内的存储器，造成单片机不能工作。这里选用40脚的单片机虽然有点体积过大，但引脚用插针引出方便日后功能的扩展。

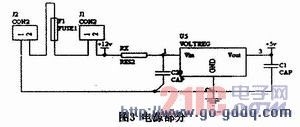

    图3是本设计的电源部分，因为涉及到给高亮LED灯条和单片机分别供电，电源需要12V和5V两种电压输出。汽车蓄电池电压在12．5V左右。LED灯条部分可以直接由12V供电。单片机部分需要7805转成5V电压供电。为了增强汽车电路的安全性，在电源电路里加入了保险管。其中J2是汽车电源输入，正极可连在汽车示宽灯的正极上，负极接汽车结构中金属部分即可。J1可用于引出控制开关，或直接用跳线帽短接。

    图4是本设计的重点，类似于图4的结构一共有三组，主要器件是光电耦合器，型号可以采用EL817，利用它们既做到了电气隔离，又实现了用单片机的信号控制12V的灯条。其中选用两组，输入端接P2．7～P2．0作为扫描灯的信号控制端。用来控制LED灯条中的八组灯LED1～LED8。值得注意的是光耦的输入端非常脆弱，接入时要接限流电阻。光耦的另一端就可以接LED灯条中的一组，与12V电源构成一个回路，相当于由前面内部LED控制的开关电路。图中C2～C5这一类电容起到延时电路的作用，当光耦接通时，该组LED亮，电容接在12V电源充电，当光耦断开时，电容又与该组LED灯构成放电回路，维持这组灯不是马上熄灭。扫描灯的拖尾效果就是由这部分电路实现的。第三组的四个光耦用作扩展功能。

    图5是本设计信号引出端口，其中J5引出的信号用来控制八组汽车扫描灯，J4引出的四组LED信号用于扩展底盘灯或呼吸灯。J9接单片机P3口用于扩展无线遥控或通信等模块。
