3 系统软件设计
3．1 主机软件设计

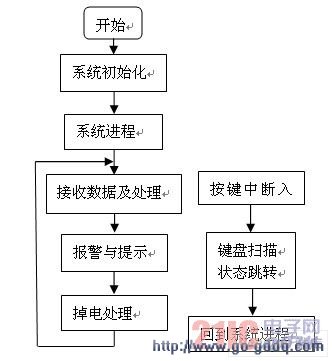

主机的软件部分主要包括无线数据的传输、数据处理并回传、传感器检测、报警输出并回传四部分组成，要处理的状态和功能有20余种，并且做到实时性，能与遥控器有很好的交互性，用两个变量STATUS和D-STATUS分别来存储系统和报警的状态，根据状态来跳转，总体的流程框图如图7所示。
图7 总体的流程框图
3．2 遥控器软件设计
遥控器软件设计以按键作为第一响应，数据的接收为第二响应，除了数据的传输、报警、按键设防、解除等功能外，还需要有音乐产生、低电压检测、低功耗控制、信号强度检测等附加功能。软件设计流程图如图8所示。
图8 软件设计流程图
4 结语
本系统以单片机为主控件，采用自定义的通信协议，实现主机与遥控器间的半双工通信，从而达到了防盗报警的功能。遥控器控制主机的状态，可与主机同步报警；主机可检测多个触发源实现主机自身和遥控器远程报警，并能完成遥控器设定的车门自动上下锁、报警自动恢复、报警紧急解除等功能。经测试，本系统具有实时性强、可靠性高、功耗低等特点。
