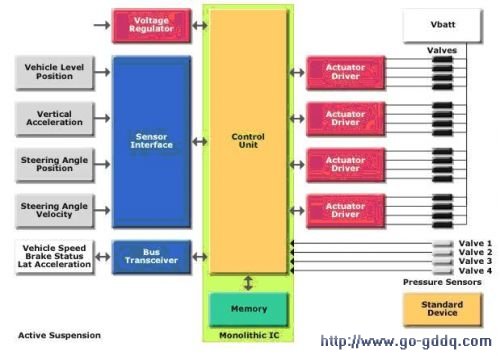

如图三所示，主动式悬挂系统(Active Suspension)也是汽车中比较常见的安保系统，其可大幅提高车辆的操控性。主动式悬挂系统主要由传感器、减震筒及计算机控制系统等组成。该系统可采集汽车的速度、加速度、负重、转向程度、左右G力等数据来由程序对悬挂系数，和底盘与地面的高度等进行实时调整。

　　图三　主动式悬挂系统架构组成

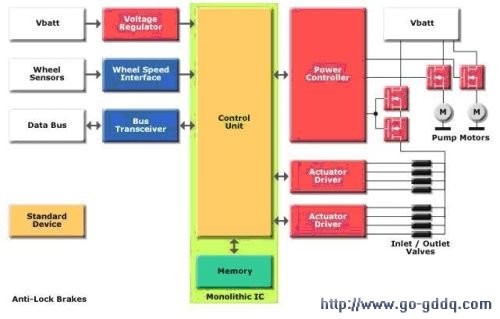

　　越来越多地国家的法律法规对防抱死煞车系统(Anti-LOCk Brake SystEMS, ABS)的性能提出了要求，对其可靠性的更高要求增加了ABS设计的复杂程度和研发难度。如图四所示系统中，ABS的主要目的是防止车辆失速滑行的危险情况，当控制环节发现紧急刹车导致转速过低时，会迅速点放刹车，给予轮胎足够的滚动空间和更大的抓地力，防止车辆跑偏。该系统的关键是轮胎转速的测量。

　　图四　 ABS系统构架图

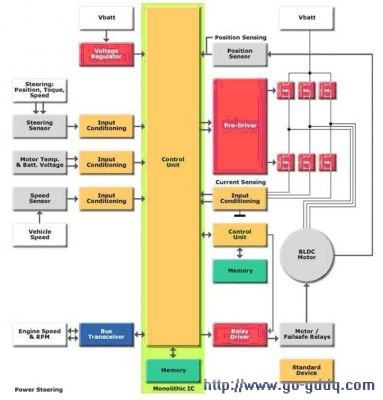

　　具图五所示系统为电子式动力辅助方向盘(EleCTRIC power Assisted Steering, EPAS)系统，简称动力方向盘。相对于传统的油压式方向盘，EPAS采用电子式马达来为驾驶人员提供车轮转向的辅助控制。EPAS一般由传感器获得方向盘的位置、扭矩，再结合车速、发动机温度、电池供电情况等参数实现电子式马达的辅助控制。EPAS目前已逐渐进入市场，其不但能使引擎负载降低，还能进一步改善燃油的使用效率。

　　图五　动力方向盘系统构架

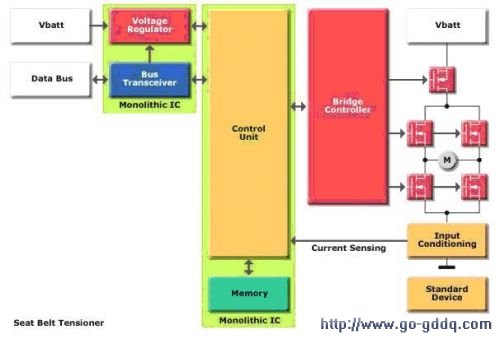

　　预拉紧安全带(Seat Belt Tensioner)也是先进的行车安全保障系统，其可作为碰撞系统中的子系统。预拉紧安全带在车辆正常行驶时给驾驶员与乘客较大的肩部空间，使其能享受驾驶与乘车的舒适;但在事故发生的瞬间，为保护人员安全，避免其向前冲击而造成的身体伤害，预拉紧安全带可迅速收紧，使人员紧靠座椅，减少其与前方物体发生碰撞的危险。

　　图六　预拉紧安全带系统架构图

　　结论

　　随着电子技术和控制科学的不断进步，汽车电子系统也发生了革命性的变革。车辆的安全防护系统也由传统的安全带、气囊等被动式系统，逐渐升级至预碰撞控制等主动安全系统。而这一切的实现则得益于多种传感器及其控制系统对行车、制动、引擎控制、车速控制、安全防护等性能的支持。
