一、特点

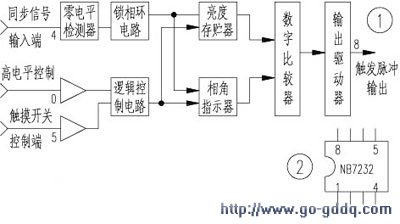

　　 触摸 开关电路 也叫触摸式调光、开关控制电路，主要用于生活中白炽灯光的控制。它与一个主要由双向可控硅组成的外围电路一起对光源进行调光、开关的触摸式控制，并具有记忆功能。摆脱了传统的机械拨动开关、电位器调光的形式，是一种新颖的升级换代产品。电路由输入缓冲器、锁相环、控制逻辑、亮度记忆、相角指针、数字比较器和输出驱动器组成。其框图见图１。

图1

　　二、工作原理

　　电路的基本工作原理为：人体带电与市电同频，当人体接触触摸片时，经输入缓冲级的削波、放大、整形，成为标准的ＭＯＳ电平。触摸持续时间大于３２毫秒、小于３３２毫秒时，控制逻辑部分控制电路呈开关工作状态。当触摸持续时间大于３３２毫秒时，控制逻辑部分控制电路呈调光工作状态，输出触发脉冲相位角在４１°～１５９°之间连续周期变化，并根据人眼的感受力，分为快、慢和暂歇三个过程。当触摸结束时，亮度记忆对该时相位角进行记忆，若再施与大于３２毫秒、小于３３２毫秒的触摸，电路呈关状态时，相位角仍由该部分记忆，保证电路在下一次开状态时，保持原选定相位角，光源保持原亮度。触发脉冲与市电的同步，由锁相环保证电路的工作时钟，也均由其产生。同时，电路还具有遥控（即远端触发）功能和渐睡（即由亮至暗，最后关闭）功能，其延续时间由外电路设置。

　　三、管脚排列及说明

　　管脚功能见图２。

图2

　　１． Ｖｓｓ—５Ｖ。脉冲触发。

　　２． Ｄｏｚｅ—渐暗功能。导通角最大（１５９°）时，施于８３±３个脉冲，导通角从１５９°连续变至４０°，最后截止（不输出触发脉冲）。

　　３． Ｃａｐ—锁相环。外接滤波电容（０．４７μＦ）。

　　４． Ｓｙｎ—同步信号（市电频率）输入端。

　　５． Ｓｅｎ２—触摸片。人体触摸点，低电平触发。

　　６． Ｓａｌａ—遥控点。高电平触发。

　　７． ＶＤＤ—０Ｖ。

　　８． Ｏｕｔ—输出触发脉冲。

　　四、主要技术指标

　　电源电压：５Ｖ；电源电流：１．５～２．５ｍＡ；输出脉宽：４０ｍｓ；输出驱动电流：≥２．５ｍＡ；输出触发脉冲导通角４１°～１５９°；输出触发脉冲幅度：Ｖｓｓ－３Ｖ；调光周期（从最亮到最亮）：４．２ｓ；渐暗脉冲：８３±３。

　　五、典型应用电路图

　　见图３（按钮式）和图４（触摸式）。

[1] [2]  下一页
