反向采样/保持放大器不需要外部电阻
来源:本站整理  作者:佚名  2011-04-09 09:00:33



  许多应用程序需要一个取样电路的输出对于一个输入信号的各个采样点是反向的。一个简单的办法,是一个连续不断的一个共同非反向采样-保持放大器和一个反相放大器。一个典型的反相放大器是一个拥有从两个电阻的得到的电压反馈的运算放大器。这些电阻的值必须足够的高来减少总功率P=2V2/R的损耗,这些电阻值和输出电压的平方成正比。这些电阻的值也应该尽可能低的来保持运算放大器的带宽。

  任何寄生电容(C2在下面的公式)和反馈电阻R2并联在变极器的转移功能里担当了一极。这一极导致反相放大器的一个附加的增益频率击穿特性,击穿频率的值为f2=(1/2π)×(1/R2C2)f2>fT来保留尽可能宽的带宽,fT为运算放大器的转换频率--换句话说,这个频率为运算放大器的开环增益下降到整体增益时的频率。

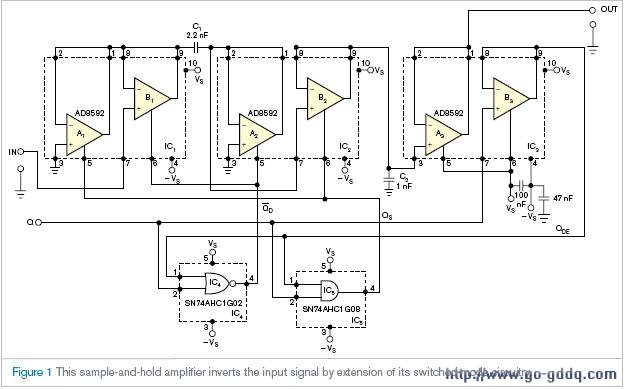

  双运算放大器设备AD8592拥有一个高品质的断路功能。反向取样保持电路在图一里没有使用任何的外部电阻。因此,在该电路的保持状态下,没有能量消耗在外部的无源器件。所有的运算放大器都担当着电压输出器的职责。这种情况引起负极电压–VS出现在电压跟随器B2的输入端。电压跟随器B2在取样命令的初期轮流看管

C2 电容器和电压–VS。跟随器A3作为一个阻抗转换器来提供供给。

  AD8592的记录表不会直接详细说明电压跟随器输出端的泄漏电流,然而,你可以把他估计到低于10 Pa。电容器C1C2因此可以有很小的值,另外,运算放大器的高输出电流250 mA可以更进一步的给电容器C1C2快速的充电服务。

  电压跟随器B3作为一个延迟线与一个AND门和一个NOR门协作产生两个半互补的逻辑控制信号(图2)。这两个信号QS公式1在进入到一个活动的高电平前一段十分长的时间内被保持在一个停止的低电平。提供了一个先离后合接点的操作。输入电压被追踪在电容C1公式2高电平的时候,在这个电压的最后一个值的时候,公式3的高-低的转换就是一个取样。在QS低-高的转换的瞬间的取样和一个负信号一起出现在电容器C2和后来的输出里面。

                amplifer invert the input signal
                                                          control signal

[1] [2]  下一页
