基于DS182O的大功率LED驱动温度补偿电路设计
来源:本站整理  作者:佚名  2011-04-11 15:52:05



摘要:阐述了大功率LED驱动电路工作的特点,温度补偿电路的工作原理及其作用,设计了采用C8051F220单片机进行数据处理,应甩DS1820温度传感器对LED工作温度进行测量补偿的应用电路。
关键词:LED;温度补偿;DS1820;单片机

0 前言
    随着LED商业、工业用途的不断扩展,大功率LED的散热问题成为设计应用的难题。大多数LED的驱动电源为不随温度变化的恒流源,当LED周围温度高于安全温度点时,工作电流就不在安全区内,这将大大缩短LED的使用寿命甚至引起直接损坏。为解决这一问题,很多厂商采
用传统的散热方法,即加装散热片。但由于长时间灰尘的积累或热导性的下降,使散热效果大大降低。同时,由于加装高导热的铝制散热片提高了使用成本,增加了体积。
    本文采用数字温度传感器DS1820和单片机,利用温度补偿的原理,使LED工作在安全区边际,这样既满足在安全温度点内输出电流,输出功率工作在额定状态且恒定,而且在高于安全温度点输出电流按比例下降而进行负补偿,保证LED使用寿命。

1 DS1820简述

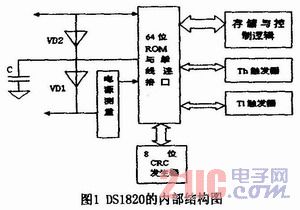

    DS1820是Dallas半导体公司的数字化温度传感器,它是世界上第一片支持“一线总线”接口的温度传感器,它具有微型化、低功耗、高性能、抗干扰能力强、易配微处理器等特点,特别适合于构成多点温度测控系统。图1为DS1820的内部框图,它主要包括寄生电源、温度传感
器、64位激光ROM单线接口、存放中间数据的高速暂存器(内含便笺式RAM),用于存储用户设定的温度上下限值的TH和TL触发器存储与控制逻辑、8位循环冗余校验码(CRC)发生器等七部分。
