分析与检修：多功能 液晶显示屏 背光灯不亮，没有对比底色，液晶卡通动画和各种字符就显示不清楚，严重影响“人机对话”，令多功能的发挥打了折扣！

　　经仔细检查，证实背光灯 电路 的确已损坏，如要整体更换“无门”，只能改装修理。部分电路见图1 所示。

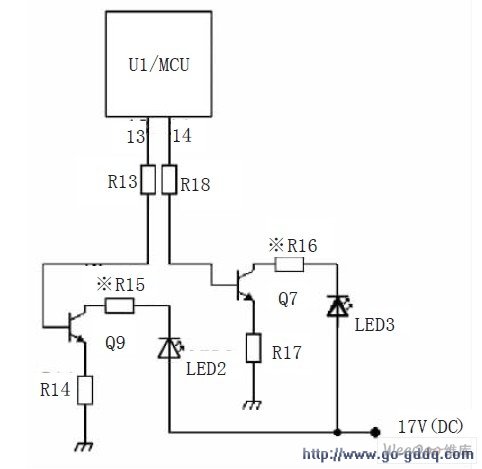

图1 液晶显示器 背光灯电路图

　　于是，分别用 LED 2 (高亮度绿色)和LED3(高亮度红色)发光 二极管 代替，指示“通电”和“运行”状态。

　　其简单工作原理是：当接通市电时，U1/ MCU 的辊輱讹脚便发出4 V 高电平脉冲信号令Q9( C9013 )导通，即17 V（DC）电压流经LED2，点亮LED2 发出绿光，指示已“通电”等待状态；如此类推，当选择煮饭功能时，LED2绿色 指示灯 熄灭，LED3 红色“运行”灯点亮，指示正处于煮饭状态。

　　此外，还有未损坏的橙色LED1 灯和BUZ 蜂鸣器 配合动作。值得注意的是：需要重新调整R15、R16 的 电阻 值，使流经LED2 和LED3 的电流强度为9 mA，这样，亮度最高，最安全，不易烧毁。
