PT4112是一款6通道白光 LED 驱动 集成电路 ，每路最多可串联10颗白光LED，因此单颗 芯片 最多可驱动60颗白光LED。PT4112不但拥有优秀的电流精度和电流匹配度，理想的转换效率，以及宽的工作电压范围，还集成了丰富的控制功能和全面的保护功能。

　　PT4112的主要功能和技术特点如下：

　　1. 超高精度。采用专利的设计技术以及先进的模拟工艺制程，PT4112的电流精度高达±2%，6路之间的电流匹配度可高达±1.5%，这不但在本土原创产品中是首屈一指的，而且完全可以满足高端笔记本 电脑 这样高图像画质应用的要求。

　　2. 高转换效率。通过采用专利的设计技术和先进的模拟工艺制程，PT4112的转换效率可高达90％以上。

　　3. 宽的工作电压范围。5～25V的工作电压范围，可以让工程师们在更多的应用中从容选取PT4112，而无需担心工作电压的影响。

　　4. 支持PWM亮度调光，PWM信号占空比范围为0～100％。将PWM信号输入到PT4112的BRT端口，可以直接控制 LED灯 的开启和关断。通过保持调光关断期间 电路 状态，输出电容上的AC纹波可在PWM很大占空比范围内保持很小值，以减少潜在的音频噪声。

　　5. 各种保护功能齐全。PT4112具有开路 过压保护 功能、逐 开关 周期的限流功能、输出断路保护、过温保护功能、输入电压欠压锁定功能、以及软启动功能等。除此之外，PT4112还具有独特的FAULT保护功能，通过向外部PFET提供驱动信号，只需将此PFET连接在输入和 电感 之间，当系统发生严重错误时，此PFET就能够将 电源 （对便携式应用，通常是锂 电池 组）和WLED隔离，从而避免电池因泄漏大电流而损坏，实现整个系统安全可靠。

　　6. 独特的断路自动亮度补偿功能。这是PT4112别具匠心的设计，是一项可选功能，通过PT4112的IFB端口来设定。当IFB端口悬空时，如果6路输出中的某1路停止工作，则其余5路电流自动增加20%。将IFB端口接地可关断此项功能。

　　7. 良好的EMI特性。通过采用专门的设计技术，PT4112的EMI得到有效抑制。

　　典型应用电路设计及注意事项

　　PT4112应用电路设计方法如下：

　　1. 电流设定

　　输出的6路电流通路，每一路通路的最大电流可以达到25mA。输出电流大小可以通过外接在Iset端口的R1设定，

　　选取不同的R1 电阻 值即可获得所需要的输出电流：

R1=1240/Iset

　　其中R1是设定电阻，单位取KΩ，Iset是所需要的电流，单位取mA。20mA所对应的电阻取值即为62KΩ。

　　2. 电感的选取

　　电感的选择将是决定整个系统能否稳定工作的重要因素，电感的特性主要有三：感值、DCR和饱和电流，PT4112推荐使用的电感范围为4.7-10μH，在尺寸和封装允许的情况下推荐使用10μH电感，因为这样的选择系统可以得到更高的效率和更小的纹波。另外，在输出限流一定的情况下，10μH的电感也有助于得到较大的输出电流。升压电路中，电感的计算通常按照下列公式计算：

　　电感电流纹波的峰峰值可以这样计算：

　　由此，电感电流的峰值为：

　　为了保证系统稳定的工作，通常饱和电流应为峰值电流的1.5倍。

　　3. PWM调光

　　通过在PT4112的BRT端口施加PWM芯片，可以实现PWM调光。PWM调光是对所有通路同时有效的，PT4112不支持对某一路单独进行PWM调光。PWM信号的频率在100Hz～1kHz范围内比较合适，见图2。

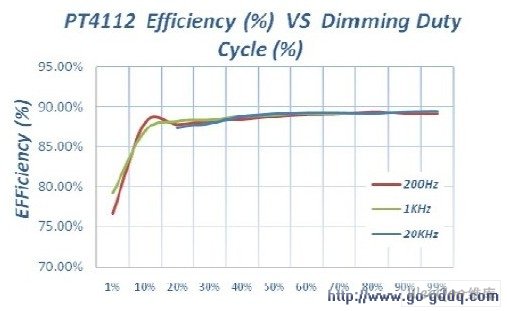

图1、不同PWM调光频率下PT4112的效率对占空比曲线
