LD7209是一款 LED 驱动器 , 该系列组件能驱动3～8颗WLED 背光 , 提供38V开路电压保护,可应用于锂电供电之小尺寸屏幕背光LED等便携式产品, 如 手机 、PDA、、 GPS 、笔记本 电脑 及 数码相框 。

　　LD7209采用 1MHz 高频PWM 开关 频率设计, 可有效减外部 电感 及 电容器 的体积,并利用PWM输入(200HZ～200KHZ)调节LED亮度, 使LED电流正比于PWM责任比。

　　除了可灵活控制亮度外, LD7209同时整合了可靠的保护特性; 内建软激活可消除激活期间的浪涌电流,并具备LED开路保护、电流过载限制和过热保护。并且在切断模式下, 仅消耗0.1mA, 减少 电池 功耗。

　　LD7209效率最高可达90%以上, 内部提供0.3V参考电压, 于LED限流时, 效率达到最高, 且能延长电池使用寿命。

　　LD7209提供迷你封装(3mm×3mm DFN-8)。

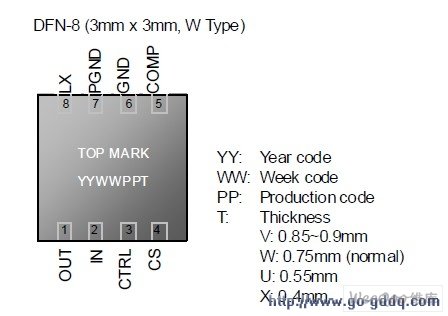

　　 引脚 配置

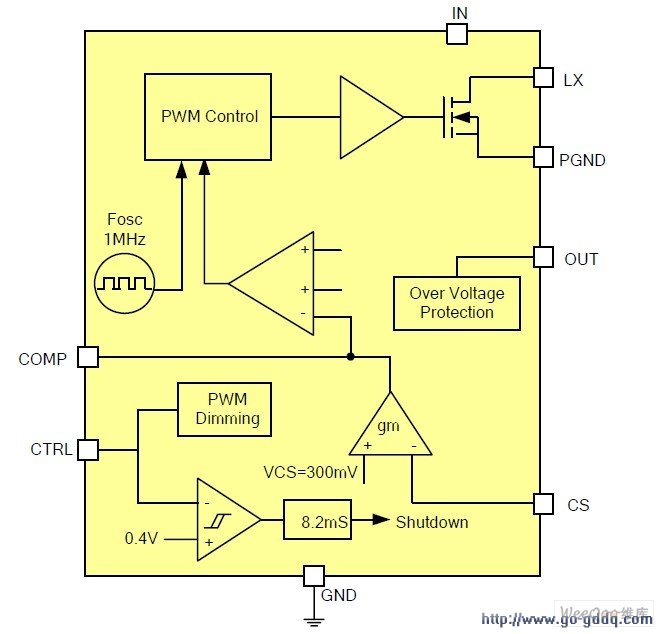

　　功能框图

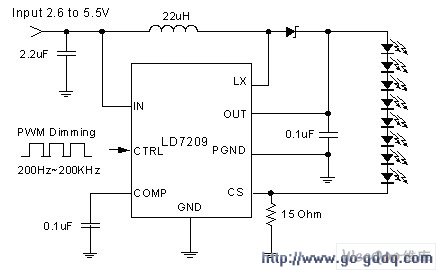

　　典型应用
