MAX6979:恒流LED驱动器
来源:本站整理  作者:佚名  2011-04-16 09:18:44



     MAX6979串行 接口 LED 驱动器 可提供16个开漏、恒流吸收、额定5.5V LED驱动 器 输出。MAX6979采用3V至5.5V 电源 供电。MAX6979和 LED电源 能以任意顺序上电。所有恒流输出均用一个外部 电阻 编程,每路电流最大55mA。MAX6979采用25Mb、工业标准、4线串行接口进行控制。

  MAX6979包含LED开路自动 检测电路 。故障状态在LE置高时装入 串口 移位寄存器,在下一个数据移入时,由DOUT移出。

  MAX6979的失效保护功能适用于安全应用,如果串口失效,它将关闭输出。如果串口停止工作超过1s,输出锁存器自动清零。将所有连在输出上的LED关断。移位寄存器数据不受影响。输出锁存器在数据更新前保持输出关断。如果只是暂时中断传输,则可自动恢复。使用MAX6979的看门狗功能无需对软件做任何修改。

  MAX6979采用工业标准的移位寄存器加锁存器控制串口。数据通过数据输入DIN和时钟输入CLK移入驱动器的16位移位寄存器。16个时钟周期后,输入数据出现在输出DOUT,此工作模式可实现多个MAX6979级联。锁存使能输入LE将移位寄存器的16位数据装入16位输出锁存器,以决定LED的 开关 状态。输出使能输入/OE控制所有16个输出开关,其快速响应特性适合作为控制LED亮度的PWM输入。

  MAX6979系列移位寄存器加锁存器形式的LED驱动器共有12个型号。该系列包括8端口和16端口两种类型,具有5.5V或36V额定LED输出,部分型号具有LED开路检测和看门狗功能。所有型号均由3V至5.5V电源供电,工作在-40°C至+125°C温度范围。

  关键特性

  25Mb工业标准、4线、5V串行接口

  3V至5.5V逻辑电源

  16个恒流,额定5.5V LED输出

  每路输出最大55mA连续电流

  通过一个电阻设置输出电流

  各输出间电流匹配达3%

  各IC之间电流匹配达6%

  如果接口失效,看门狗关闭输出

  报告LED开路故障

  增强散热、24引脚封装

  -40°C至+125°C温度范围

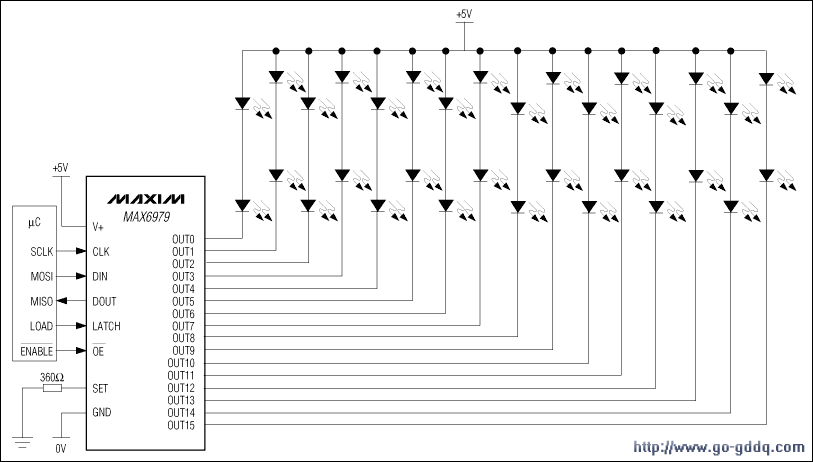

  典型应用 电路


  应用

  建筑照明

  游戏功能

  Marquee 显示器

  流程指示牌

  交通灯

  信息牌

数据资料下载: MAX6979.pdf
