硬件设计

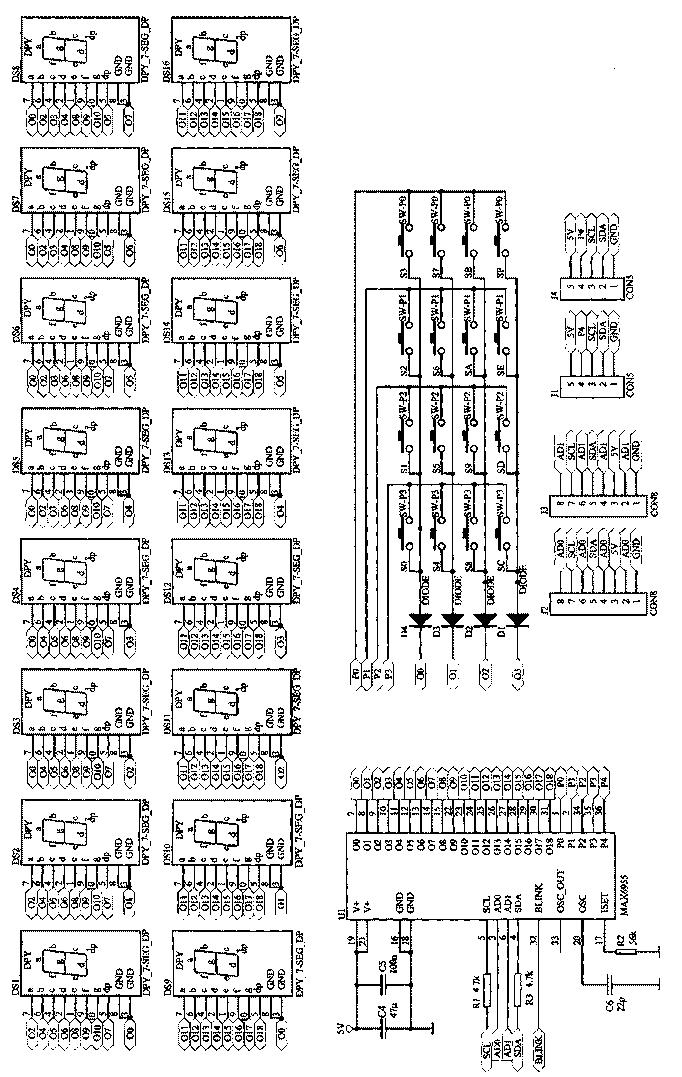

　　采用MAX6955直接与16个7段LED和4×4矩阵键盘，按键包括数字0～9和字母A～F，将按键的值通过LED显示出来。MCU采用A-duC848，带IIC接口，硬件电路包括MAX6955与MCU的接口、显示、键盘三部分，电路图如下图所示。

　　MAX6955串行接口线通过SDA引脚与MCU通讯，SCL提供数据传送时钟，P4作为中断请求信号与MCU外部中断INT0相连，向MCU发送中断请求。

　　16段LED直接与MAX6955连接，当驱动16个LED显示器时，00～07作为位驱动，驱动两个LED显示器，00～018作为段驱动。

　　键盘部分的连接比较简单，P0-P3用于列扫描信号，00～07用于行驱动信号，00～03用于扫描16个按键，扫描32个按键时全部用到，列扫描信号和行驱动信号之间接一二极管，键盘扫描周期中利用LED共阴驱动信号作为键扫描驱动。00～07以200(OSC=4MHz时)间隔轮流为低，若有键按下相应P1、P2、P3或P4引脚由高电平变为低电平，键寄存器置位。键扫描周期为25．6ms，包含16个1．6ms的采样周期，晶振频率改变键扫描周期改变。若无键按下P4高电平，INT0高电平无中断产生；若有键按下INT0由高电平变为低电平，产生下降沿触发中断向MCU发出中断请求，MCU响应串断后读取键寄存器值，判断哪些键按下，完成键扫描和键识别。
