引言

　　在道路、桥梁施工等建筑领域中,有很多从国外引进的原料加工控制设备。这些设备上的操作系统并不是我们常见的WINDOWS操作系统,尽管它可以实现数据打印功能,但这些数据无法用文件存储到WINDOWS操作系统的管理PC机中,因此不便于对这些数据进行统计和分析,严重影响了管理效率。为此,需要对这些设备进行功能扩充,使之能够按要求对所需数据进行存储,并提供相应的数据分析和处理功能,从而方便管理部门工作,提高生产效率和项目的管理质量。

　　方案分析

　　在不影响原有设备正常工作的前提下,完成并行打印机的数据采集功能,考虑有以下2种方案：

　　（1）在数据输出到打印纸后,利用扫描仪识别打印纸上的数据,并将识别后的数据输入到管理PC机的数据管理软件中。

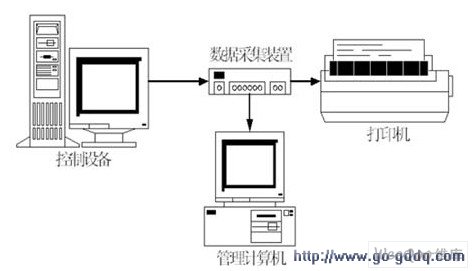

　　（2）在控制设备与打印机之间添加一个数据采集装置,该装置从控制设备连接到打印机的并行口截取数据,并完成向管理PC机的数据转发管理PC机负责接收、统计和分析数据的功能,如图1所示。

图1 数据采集方案示意图

　　对比以上2种方案,方案（1）需要定期人为地操作扫描仪,工作量大,投入高,而且数据不可能保证完全识别正确;方案（2）中的数据采集装置完全可以脱离人工干预,使用方便,性价比较高,因此采用方案（2）。

　　IEEE委员会在 1994 年3月公布了新的IEEE1284并行 接口 标准,对并行口的5种工作模式进行了定义。这5种模式分别是CentronICs兼容模式（也叫标准模式）、字节（Byte）传输模式、半字节（Nibble）传输模式、增强并行端口（EPP）模式和扩展功能端口（ECP）模式。连接打印机的并行口通常工作在Centronics兼容模式,其他4种模式对并行口引脚定义与该模式的完全兼容,因此数据采集系统针对该模式的特点进行设计,也利于今后扩展和升级其他并行口设备数据采集系统。

　　并行口有25针和36针两种,打印机配备36针的标准 插头 插座实际上只利用了25针插头插座中的信号,25个引脚信号可分为数据信号、控制信号和状态信号三类

　　Centronics并行口通信速度最快只能达到150kB/S,笔者对控制设备和目标打印机 EPSON LQ-1600K III进行测试发现,二者之间的通信速度为50kB/S。

　　硬件设计

　　根据并行口的工作特点,笔者采用以51系列的 单片机 为核心的硬件 电路 完成并行口数据采集和转发功能。系统电路框图如图2所示,主要包括6个组成部分：

　　（1）中央处理器。控制设备与打印机的通信速度不算高速,因此采用性价比较高的 AT89C52 作为核心处理单元。其片内包括256个字节的RAM,大部分可用作数据接收缓冲区,这样不必再外扩RAM单元。STROBE信号作为外部中断源0,每当STROBE信号的下降沿出现时,表示数据处于有效状态, CPU 通过P1口读取采集数据。CPU的工作频率选择在 22.1184MHz ,以保证有足够长的中断程序响应时间。

　　（2）信号预处理。采集系统不能影响控制设备和打印机正常工作,因此需要对并行口输入信号进行缓冲及光电隔离。缓冲 芯片 选择 74HC245 , 光耦 选择 6N137 。

　　（3）数据锁存。并行口上 数据线 的数据保持时间很短,锁存单元保证了CPU每次读取数据的正确性。锁存芯片选择 74HC573 。

　　（4）看门狗及 电源 监视。选用 X5045 芯片,完成系统上电复位、死机复位和电源电压异常复位的功能。

　　（5）通信电路。这里选用 MAX232 异步通信 接口芯片 完成数据转发到管理PC机的功能。

　　（6）电源。该部分负责为各电路模块提供所需的电源。

图2  系统电路框图

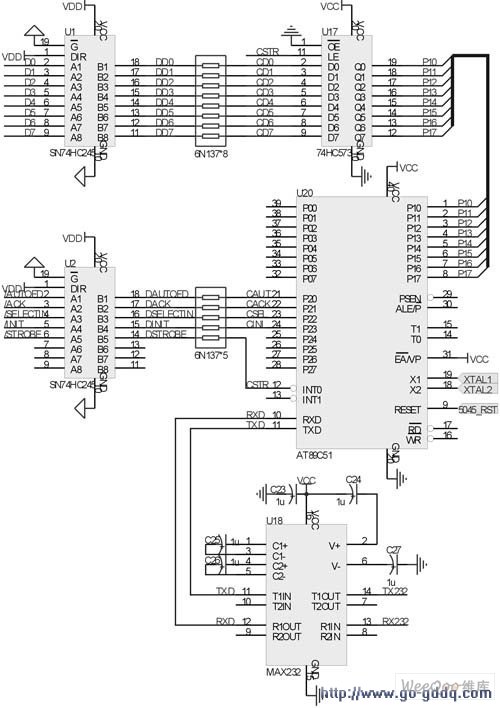

　　硬件设计主要电路图如图3所示。

图3  系统主要硬件电路图

　　软件设计

图4程序流程图

　　图4为单片机程序流程图,程序由主程序和中断服务程序构成。其中,中断服务程序负责及时采集接受控制设备发送到并行口的有效数据,并存放于缓冲区。主程序主要负责与管理PC机进行串行通信,转发缓冲区中的数据。这样,管理PC机只需要用可视化编程语言实现一个数据接收、文件存储功能的软件即可为今后的数据统计、分析奠定基础。

　　结语

　　本文在分析并行打印接口工作特点的基础上,设计出以 51单片机 为核心的并行口数据采集系统。该系统已经成功应用于高速公路的若干施工单位中,运行经验表明该设计简单、稳定、可靠,极大地方便了施工单位对各种原料数据的统计和分析。
