1.输入电容C1、C2换成474无极性电路,使音质更加明亮、清晰。

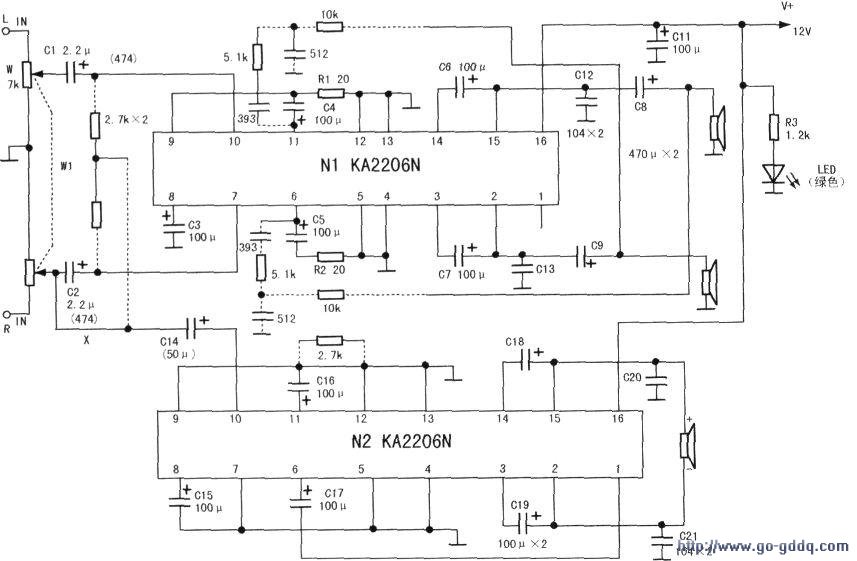

2.此机体积较小。增加立体声扩展电路,见下图中虚线处,使立体声效果更佳(每声道只需四只元件)。其原理不再重述。
3.N2的交连输入电容值较小(C14),换成50μF电容。
增加反馈电阻((11)脚)。使闭环增益降低,截止频率升高,使低音更有力度。
4.N2的输入端(10)脚只取出R声道信号,增添两只分压电阻,从中取出R、L声道音频信号,经C14到N42(10)脚进行功率放大。通过以上改进、高音明亮、低音厚实有力!
附表为N1、N2在路电压。
引脚 | 功能 | N1(V) | N2(V) |
1 | BTL输出 | 0 | O.6 |
2 | R输出 | 6 | 6 |
3 | R自举 | 11.8 | 11.8 |
4、5 | R功放地 | O | 0 |
6 | R反馈 | O.6 | O.6 |
7 | R输入 | O.1 | 0.1 |
8 | 滤波 | 12 | 12 |
9 | 地 | O | 0 |
10 | L输入 | O.1 | 0.1 |
11 | L反馈 | 0.6 | O.6 |
12、13 | L功放地 | O | 0 |
14 | L自举 | 11.8 | 11.8 |
15 | L输出 | 6 | 6 |
16 | 电源v+ | 12 | 12 |
