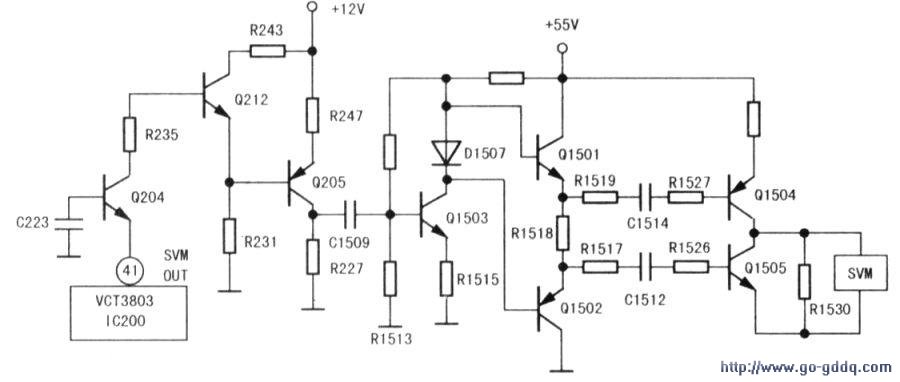

电路如图所示。该电路的工作过程是：主芯片l（2200在对亮度（Y）信号进行取导、去噪、延时后，得到与图像亮度变化规律一致的SVM信号，从其（41）脚输出，经Q204隔离、Q212射随、Q205放大后。送入Q1503进行倒相放大。然后加到互补推挽式放大电路Q1501和Q1502的基极。两管因基极间电位差很小而具有降噪的作用；Q1504、Q1505为互补推挽功率放大器，可以给SVM线圈提供足够大的电流；当Q1503输出负脉冲时，Q1502和Q1504导通，Q1501和Q1505截止，SVM流过上入下出的电流；当Q1503输出正脉冲时，Q1501和Q1505导通，Q1502和Q1504截止，SVM流过下入上出的电流；SVM线圈装在显像管偏转线圈旁边，其电流产生的附加磁场与偏转线圈中的线性电流产生的磁场相叠加，共同作用于电子束，使电子束偏转速度随图像轮廓亮度变化而变化，起到增强图像轮廓的效果。

　　例如，当图像从黑到白变化时，SVM电路先是使电子束水平扫描速度加快。使该处屏幕亮度变得更暗，然后，再使扫描速度减慢，使屏幕亮度变亮，最终使图像黑白边缘处界线分明、轮廓突出，起到提高图像清晰度的效果。
