表5 FPGA的Bottom边Bank中DM的分配


了解清楚FPGA中的DQS，DQ和DM分配，我们再来看看DDR2的架构。DDR2选用MICron生产的MT47H16M16BG-5E，其大小为16M×16bit，每一片分为4个Bank，每个Bank为4M×16bit。如果看到×16，你就认为这是一片×16架构的DDR2，再按照FPGA上×16架构的管脚去设计，那就大错特错了。

虽然该DDR2是16位的带宽，但其却有两个DQS，分别是LDQS和UQDS，也就是说其实两个DQS分别采样低8位和高8位数据。请注意，即使是32位带宽的DDR，其也有4个DQS，每个DQS也仅采样8位数据。至于有没有一个DQS能采样16位或32位数据的DDR，这就不为人知了。

确定了DDR2的架构，就确定了DDR2和FPGA的DQS，DQ和DM的连接方式。由于我们采用的是×8架构的DDR2，所以一组内的DQ仅需要8个，而有的DQS带有9个DQ，在选用该DQ的时候只要任意选取其中的8个就可以。

在SSTL-18电平标准中，为了实现更高的信号频率，输入信号需要和一个参考电压（VREF）进行比较输出后才被认为是实际输入。因为DDR2采用1.8V的SSTL电平进行数据传输，所以DDR2所在FPGA 的Bank电压必须是1.8V，FPGA就必须在该Bank使用VREF参考电压。在FPGA的每个Bank都有两个VREF参考电压输入，该Bank的I/O分属这两个VREF组，如在Bank3存在VREFB3N0和VREFB3N1。

当FPGA的一个Bank存在VREF输入或双向的管脚时，为了防止输出的开关噪声转移到VREF和限制输送到VCCIO的噪声水平，FPGA输入输出IO的位置有如下限制（BGA封装的FPGA）：

• 每个VREF最多支持32个输入；

• 在Top和Bottom Bank每12个连续的管脚最多只支持9个输出。在Right和Left Bank每14个连续的管脚最多只支持9个输出；

• 在VREF和输出管脚（除了DQ和DQS）之间必须用两个输入或空脚进行隔离。一般是空着，因为输入会因为输出管脚引来的噪声而导致读入不正确；

• 如果不需VREF参考，一般在一个BANK中只要全部是同组数据总线或地址总线时，输出个数不受限制（即受同一个OE控制的不受限制）。如果不是同一个OE控制就要满足上面约束关系，以及驱动型接口要考虑驱动能力。

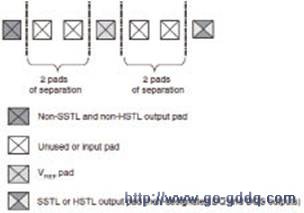

图4所示，输出脚必须和VREF用两个输入或空脚进行隔离。另外，由于DDR2的地址和控制线都是输出管脚，所以在手动分配管脚的时候很容易超出2所述的限制，而且FPGA是BGA封装，只从SYMBOL上很难看出管脚的连续性。FPGA的管脚在外部看来是方阵排列，但其在FPGA的内部却是线性的排列，所以硬件设计时最好通过软件去看管脚的连续性。在原理图设计分配DDR2所在Bank的输出管脚时，建议采用Quartus II软件自动分配，这样才能更好地避免错误。


图4 FPGA Output Pad

此外，还要注意：

• 在Cyclone III系列的FPGA中，不支持差分的DQS，该FPGA的IP只在写模式下用到DQS，在读数据时不用（因为IP复位时IP会发送接收训练序列自校正产生捕获时钟）；

•多余不用的DQ可以当做普通I/O使用；

• Quartus II软件自动分配管脚时不会区分同一组的DQ和DM，即DQ和DM可以互换（在EP3C16时仅有TOP边的DQ和DM可以互换）；

• DDR2的地址和控制线在FPGA上没有专用管脚，可以任意使用其它IO（只要符合输入输出位置限制）；

• 可以使用任何一对临近的差分I/O管脚当作DDR2的时钟。
