数字时间转换电路TDC(Time-to-Digital Converter）是精密时间测量中的核心模块，在粒子物理、激光测距、遥感成像等方面有非常广泛的应用。
    时间数字转换电路起源于20世纪60年代的核技术与航空航天领域，文献[1]首次提出数字时间测量的概念。时间间隔测量的方法可以大致分为模拟测量与数字测量两大类。模拟测量方法，包括时间幅度转换TAC（Time-to-Amplitude Converter）法^[2]与模拟时间放大法，都是通过电容充放电的特性把时间量转换为可以测量的电压量或者电荷量，从而达到测量时间的目的。但是在多数模拟测量方法中还需要进行模数（AD）转换来进行数据的后续处理。此种方法通常由印制电路板上的不同分立元件与芯片构成，因此功耗面积较大，依赖环境温度且易受电磁干扰，电路调试也相对比较困难[3]。随着大规模集成电路技术的成熟，单个芯片集成的晶体管数量成倍增长，计算能力与处理能力也大大提高。文献[5]首次采用CMOS工艺设计出了一种基于环形延迟线的全数字时间数字转换器，此外还有如延迟锁定环^[4]DLL（Delay LOCk Loop）方法、高速计数器^[7]方法、时间延迟线^[8-13]方法等，都是利用器件本身的延迟来达到时间测量的目的。
    近年来，由于FPGA技术的迅猛发展，在低成本低设计周期方面，FPGA已经可以部分取代ASIC。它所特有的可重用性不仅增加了系统的灵活性、适应性，也大大减小了系统的规模，极具开发和研究的潜力。因此，针对FPGA进行优化的TDC设计方案成为研究人员关注的焦点。文献[4]针对FPGA中延迟的一致性问题，提出了采用类似环形延时门设计的粗计数与细计数两部分电路来完成时间数字转换，达到了3.3 ns的时钟分辨率。文献[6]通过对文献[5]的方法进行改进，在CPLD上实现了时钟分辨率达3.5 ns的TDC。本文针对解决FPGA延迟特性不确定的问题，提出了一种采用时钟状态译码的方法进行时间数字转换的阵列电路CDTDC（Clock Decoder based TDC），阵列规模为16×16。在ALTEra公司的Cyclone II EP2C15上进行仿真测试，工作频率50 MHz，时钟分辨率可达1.73 ns。
1 CDTDC阵列的工作原理
1.1 CDTDC计数模块
    由于FPGA的硬件结构限制，计数器在较高频率下的工作不稳定，在状态转换过程中易产生毛刺、跳码，影响正确的系统输出，时间分辨率很难提高[14]。为了避免此类情况发生，加入结构简单、占用资源少的细计数功能模块来提高时间分辨率。本设计中采用二进制计数器与时钟状态译码分别完成粗计数与细计数，从而对时间间隔进行测量。

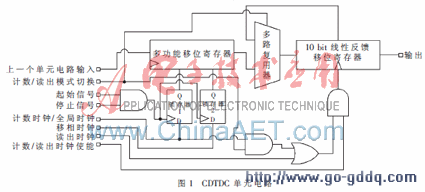

    CDTDC阵列中单元电路的原理框图如图1所示，每个单元电路具有独立的时间间隔测量功能。为了减小电路规模，粗计数模块采用10 bit线性反馈移位寄存器(LFSR)实现。LFSR对计数时钟进行计数，后续再对LFSR进行状态译码即可得到所计的时钟数。计数时钟来自片上锁相环(PLL)对外部时钟的倍频。当起始信号达到时，接入系统时钟开始计数；当停止信号到达时，计数/读出时钟使能信号变为逻辑低，关闭连接LFSR时钟输入端的与门，达到停止计数的功能。计数时钟的工作频率为150 MHz，因而粗计数模块可以达到的时间测量范围为6.8 μs。

    细计数模块由上升沿触发的锁存器1、锁存器2、计数时钟与移相时钟组成。为了提高时钟分辨率，将计数时钟移相90°，通过锁存器锁存两个时钟在停止信号到达时的逻辑电平作为状态码，进而提高时间分辨率。具体过程是：当停止信号达到时，连接锁存器时钟输入端的与门产生电平跳变，在上升沿把计数时钟与移相时钟的逻辑电平锁存进锁存器中，时序图如图2所示。锁存器1保持了停止信号到达时计数时钟的时钟状态，从而可将时钟分辨率提高至时钟周期的1/2；锁存器2保持了移相时钟在停止信号达到时的状态，从而将时钟分辨率提高至时钟周期的1/4。故在计数时钟为150 MHz的情况下，时间分辨率的理论值为1.667 ns。
